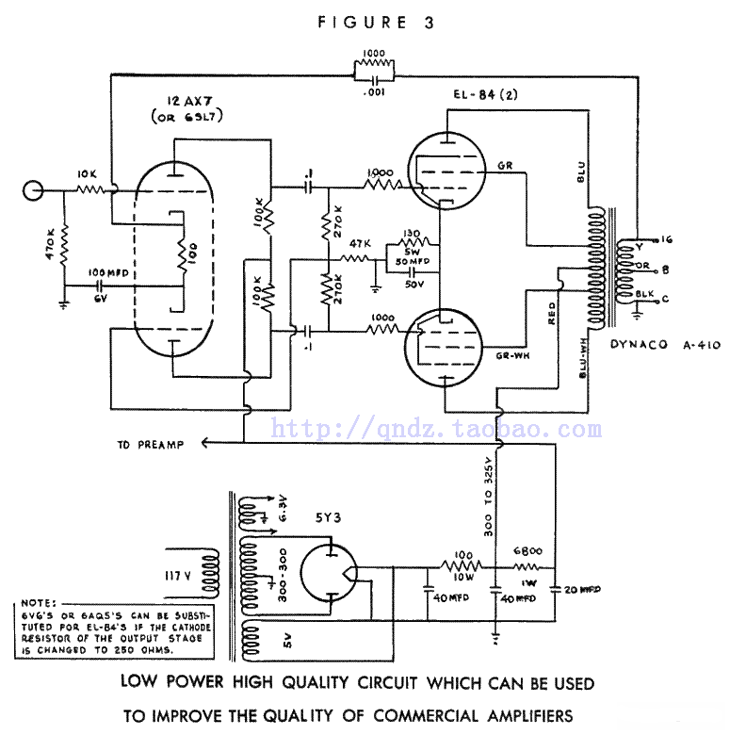

參考電路圖（只是參考，一切參數按板上標注為準，本店沒有完整原理圖提供，請勿咨詢。本機取消圖中的輸出變壓器超線性抽頭，采用標準接法，另外電源部分采用場效應二極管整流，不是下圖中的膽整流）

DYNACO 6P14推挽電路設計得非常巧妙，由12AX7一只管身兼兩職，既是電壓放大又兼自動平衡式倒相，而1K電阻更是點睛之筆，這只電阻既是12AX7的陰極偏置電阻，又與輸出變壓器的次級構成了倒相級的尾巴，同時還是環路負反饋電阻！一身兼三職，既省了零件，又減少了零件附加噪聲與失真。而功率級采用超線性（UL）結構，兼顧了效率與失真的平衡，經稍作修改后輸出功率可達10W THD=0.4%，阻尼大于4.0，以這么簡潔的線路有這樣的指標確實超群！電源部分本店作出些改進，改為三級CRC濾波，整機S/N就可以高達-107db  A計權（殘留噪聲電壓160uV）如此低的底噪基本是耳朵緊帖喇叭才可以停到一點點的噪音。

主要采用進口元件裝配：
1、日本尼吉康、韓國SAMYOUNG電解濾波；德國WIMA 電容級間耦合
2、金屬膜精密銅腳電阻
3、鍍銀陶瓷管座，帶多種顏色LED照射電子管底部（需要什么顏色留言注明，默認黃光） 銅腳接線柱

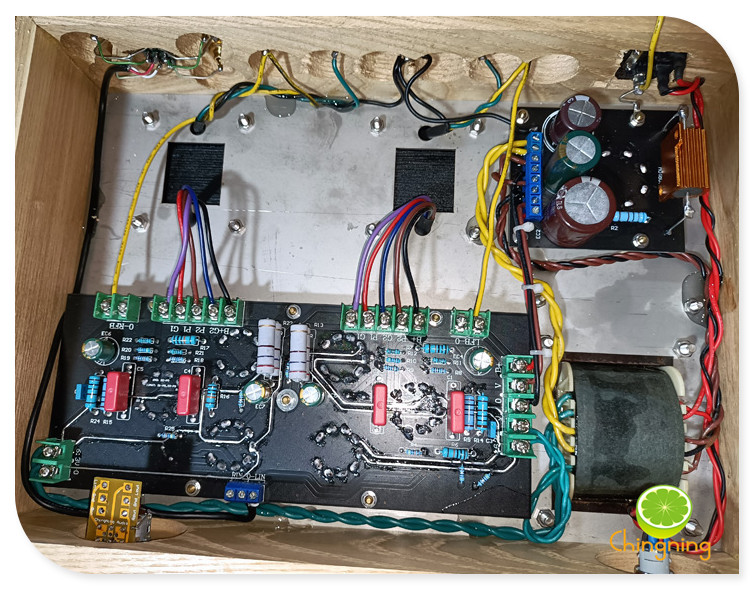

4、PCB尺寸板厚1.6mm，雙面覆銅噴錫板，銅厚1安士。本機電路板設計嚴格遵循地線一點接地原則，精心布局，即使交流燈絲線也走在板上，底噪也極微。無扼流圈情況下，開大音量離開90DB靈敏度的音箱10CM聽不到噪音。電源板獨立于放大板，靜噪效果更好。
5、純銅鍍金RCA蓮花座和喇叭接線柱。
6、天使眼不銹鋼帶燈電源開關。
7、電子管采用北京4個6P14功率管（可用EL84直接替換），2個曙光12AX7推動管（可用ECC83、5751、6N4直接替換），1個曙光5Z4P整流管。
8、整機尺寸：寬35CM，深25CM（含旋鈕及接線柱），高15CM（含電子管及機腳）

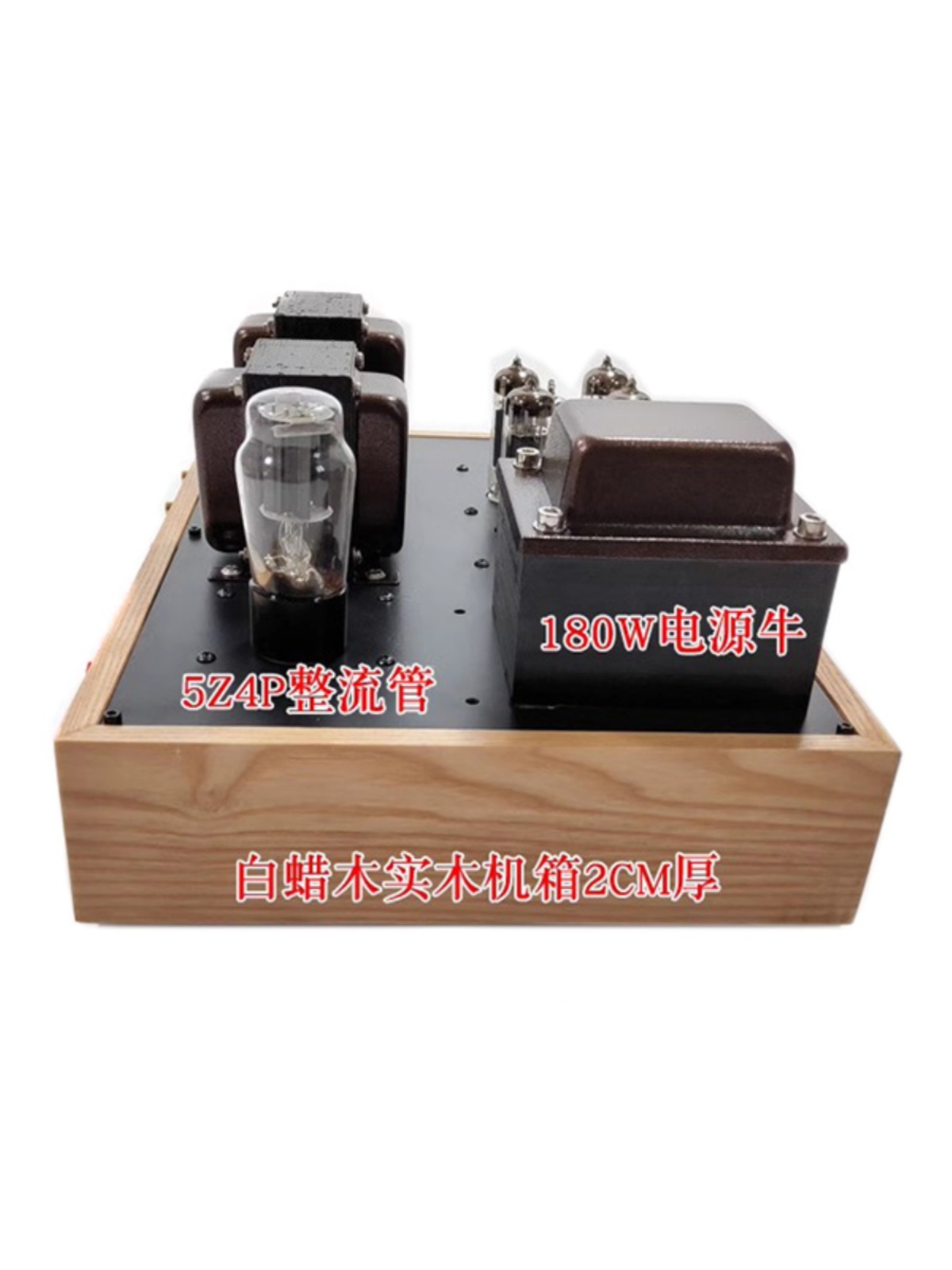

9、箱體：厚度為20MM的白蠟?zāi)驹緳C(jī)箱，紋理豐富，頂板為1.6MM厚的鐵板烤漆處理。
10、輸出變壓器（編號：OP763506）鐵芯規格76×35,日本Z11片，紫金色烤漆邊罩。頻響范圍20HZ－30KHZ，功率30W。
11、電源變壓器（編號：965504）鐵芯規格96×55,國產H50退火硅鋼片，紫金色烤漆頂罩，功率180W。
12、整機凈重：7.9KG
13、電子管底部裝有發橙色光的LED，晚上開機效果迷人，感覺很溫暖！

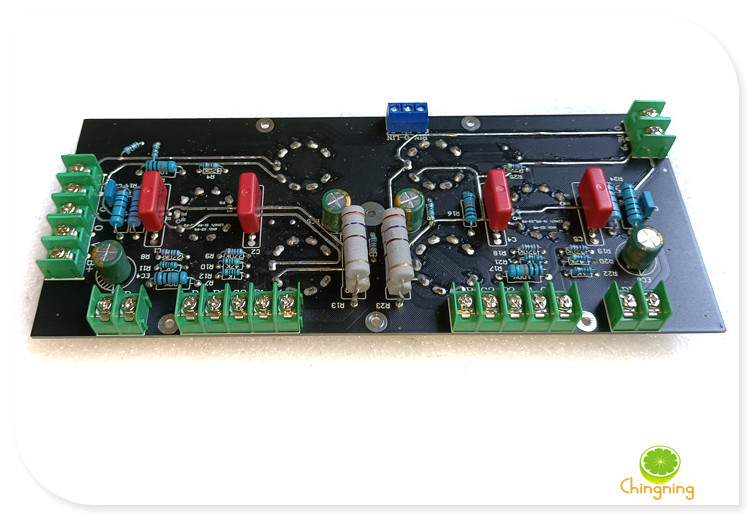

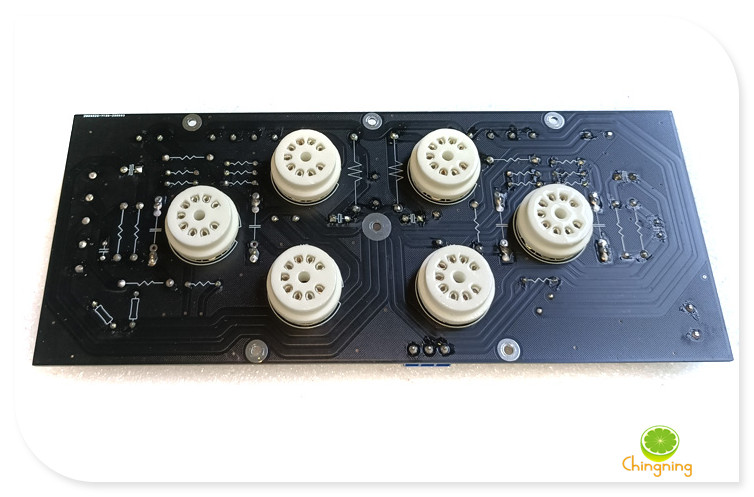

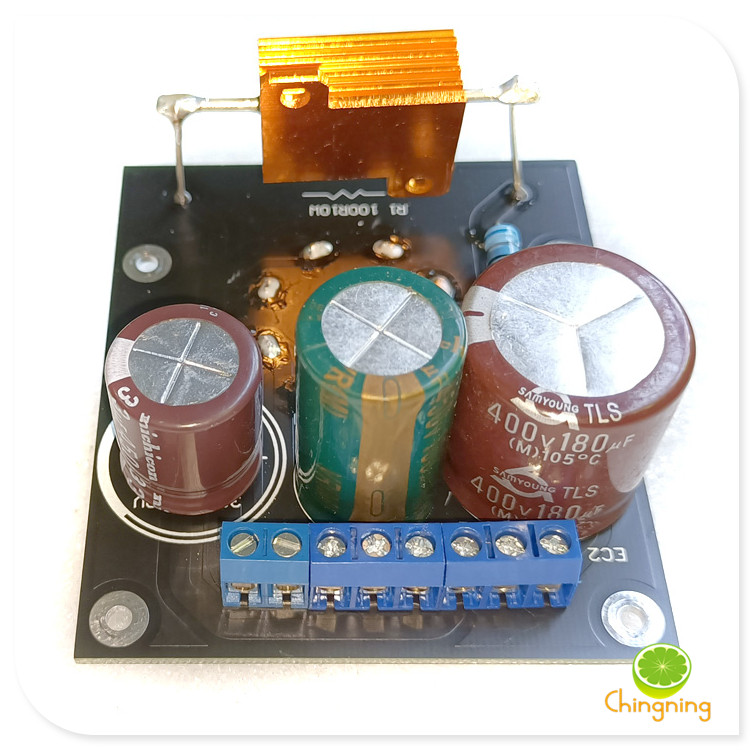

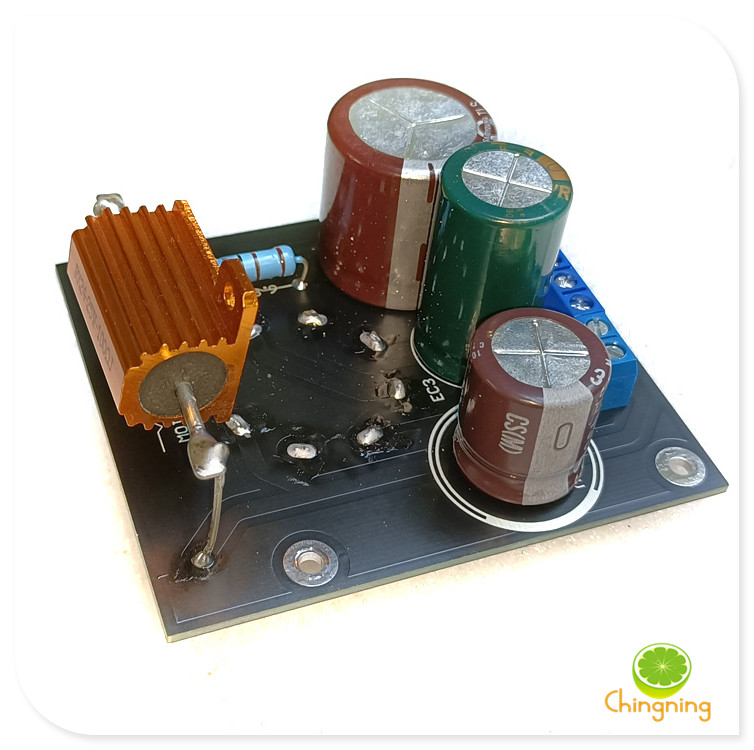

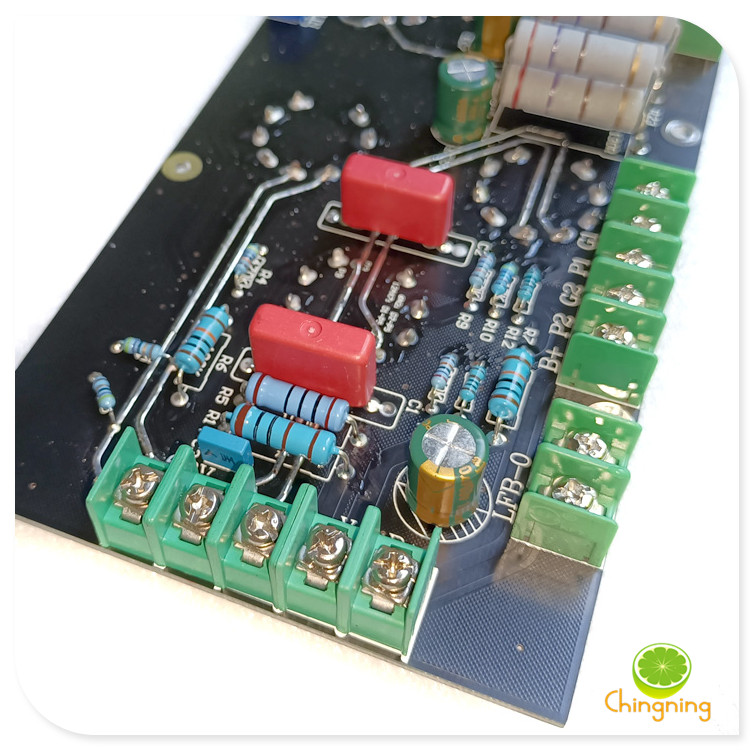

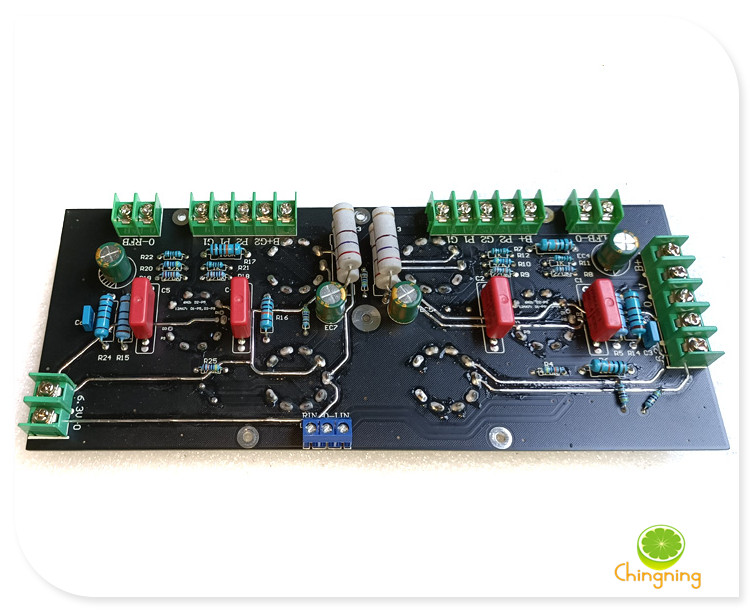

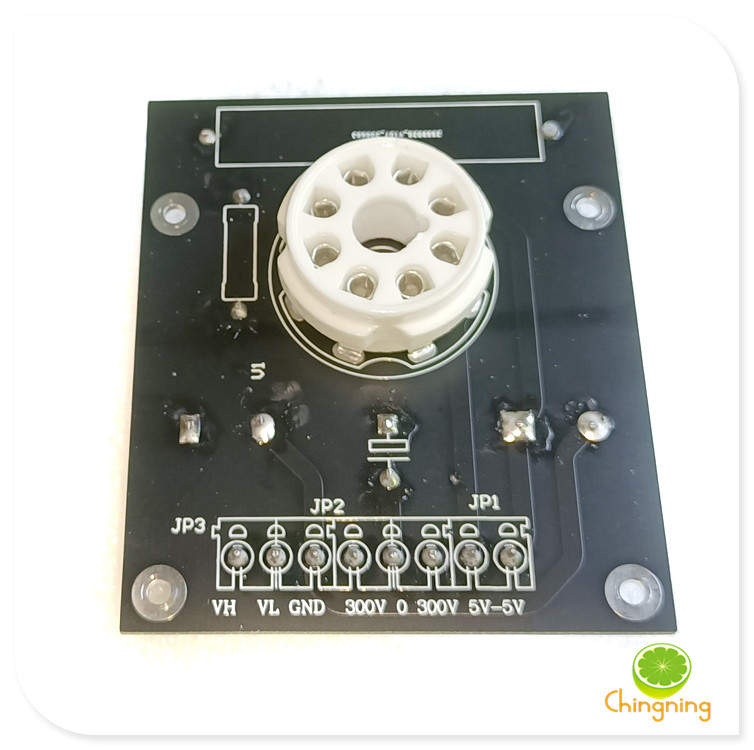

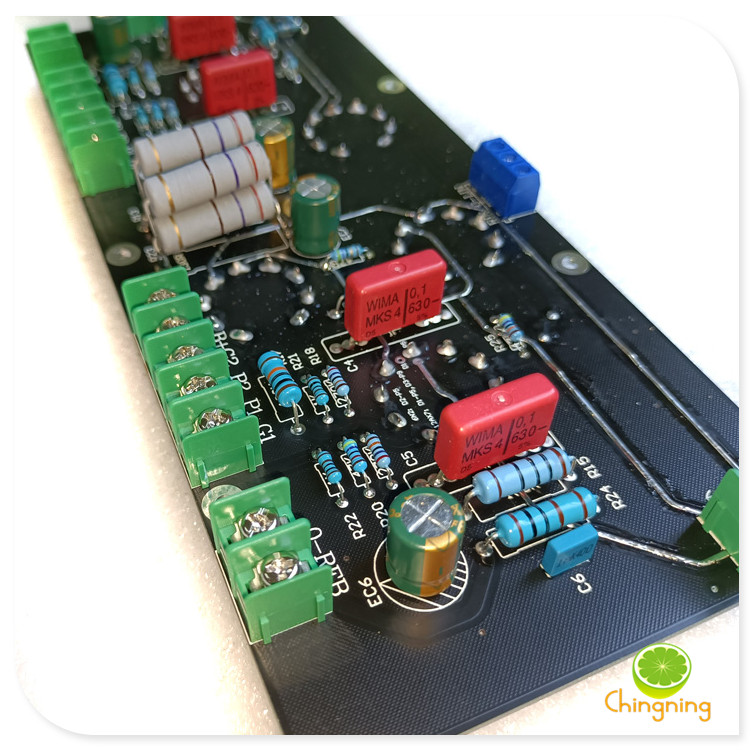

【內部電路板圖】

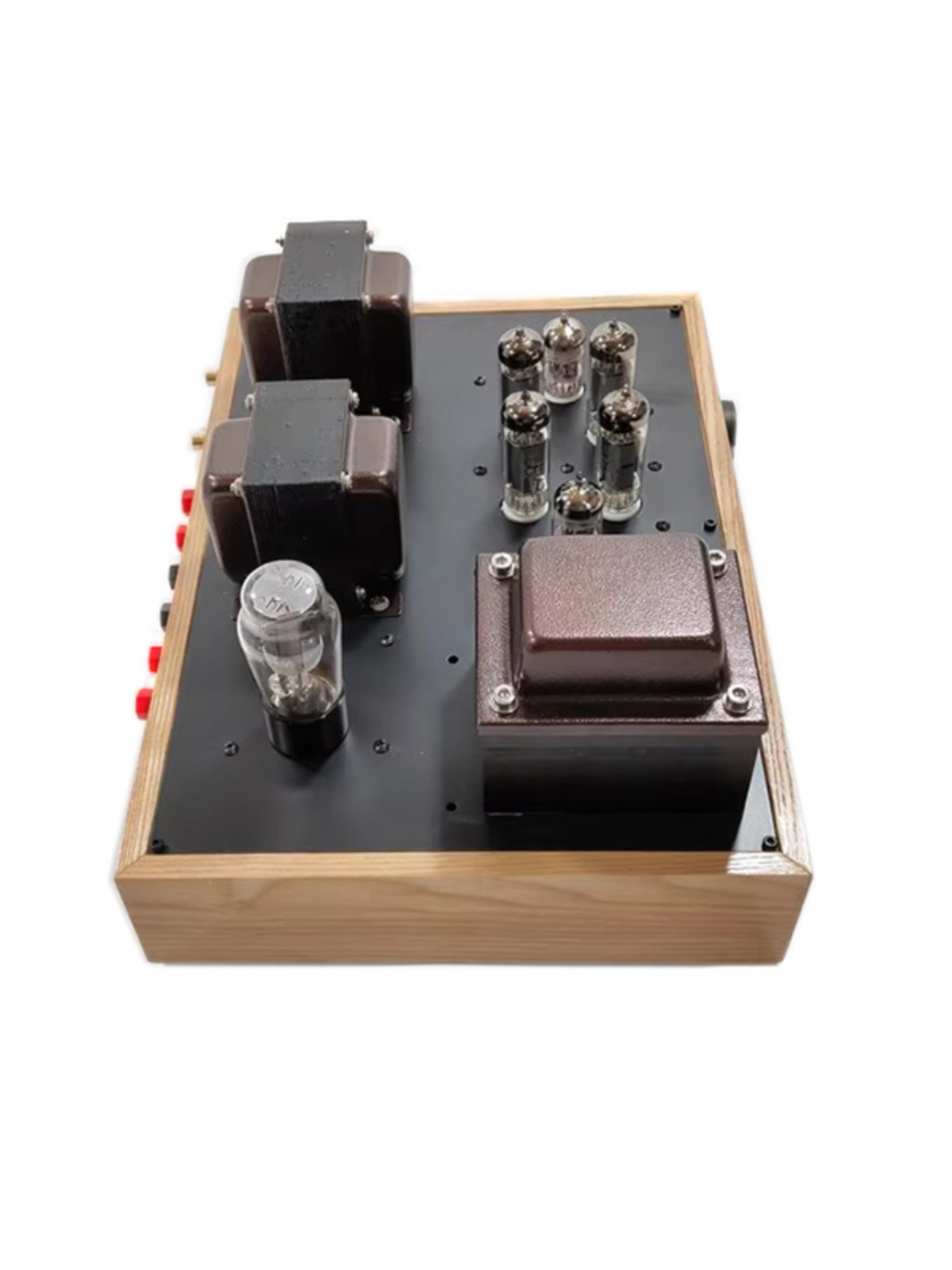

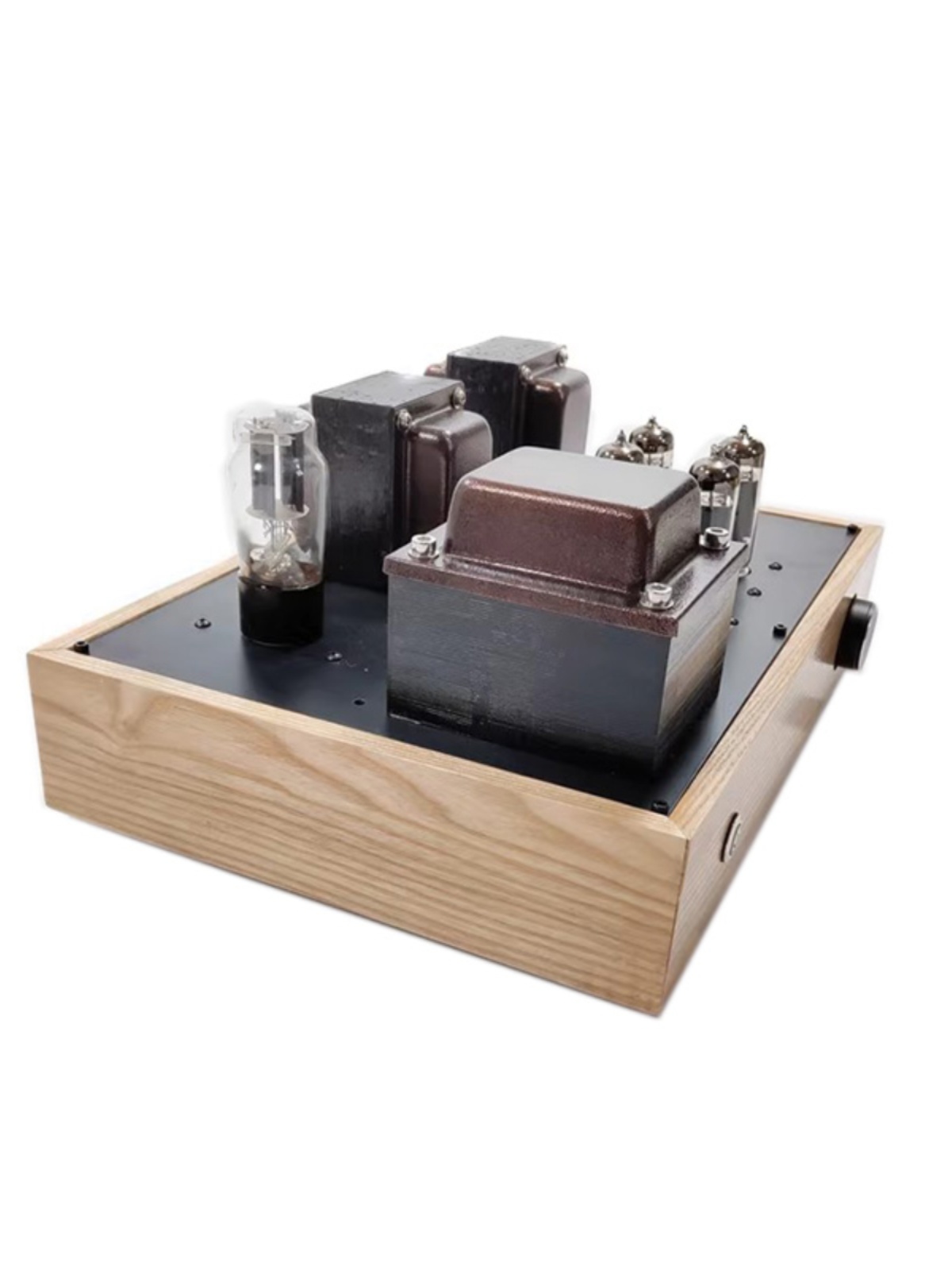

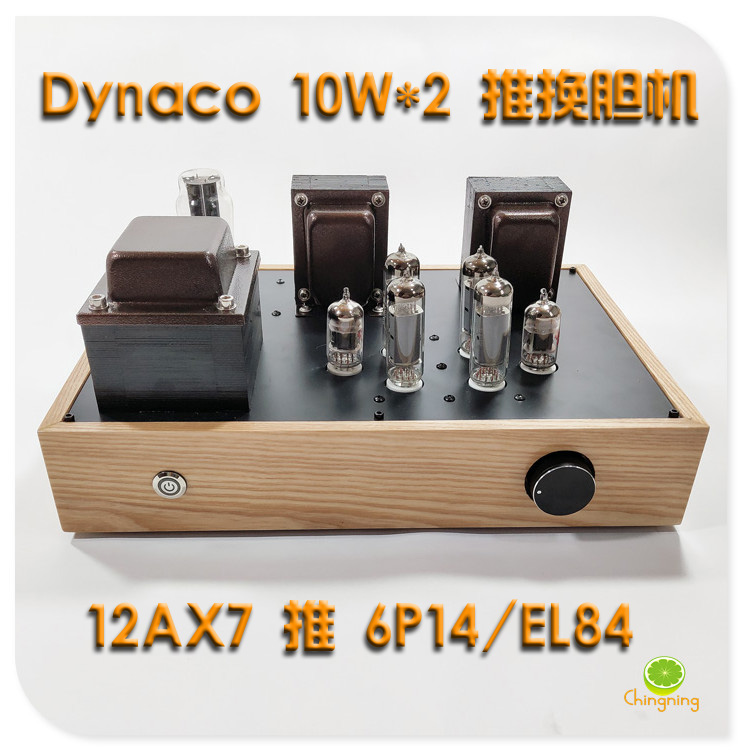

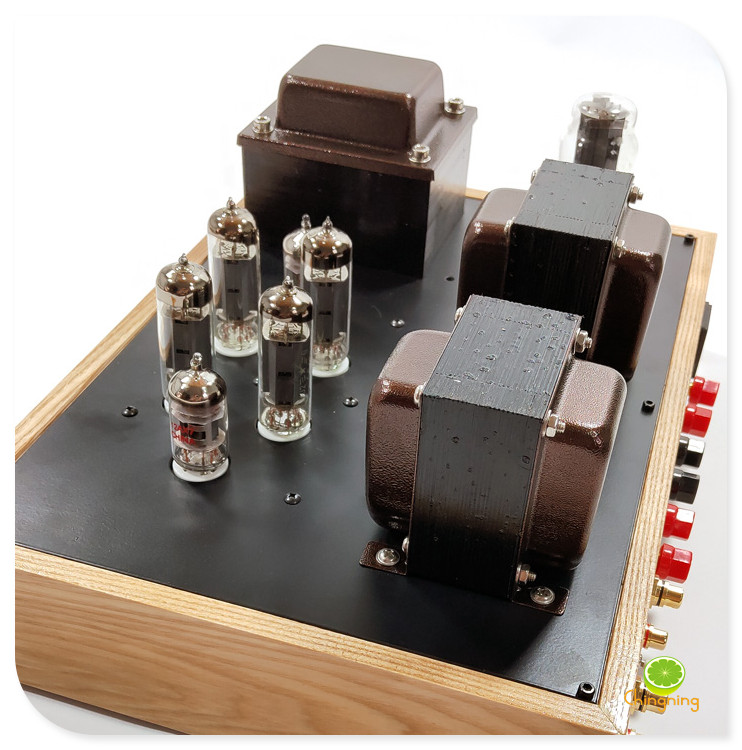

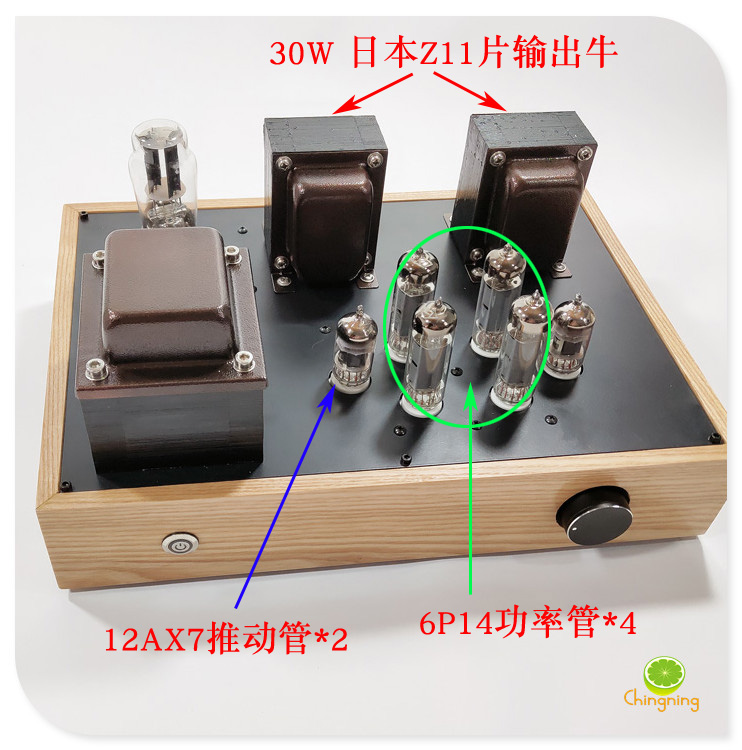

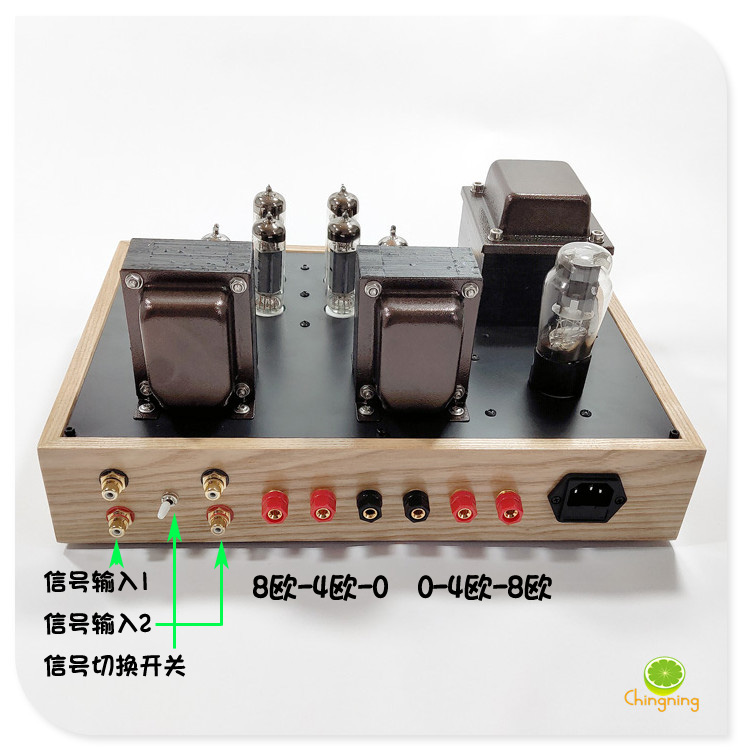

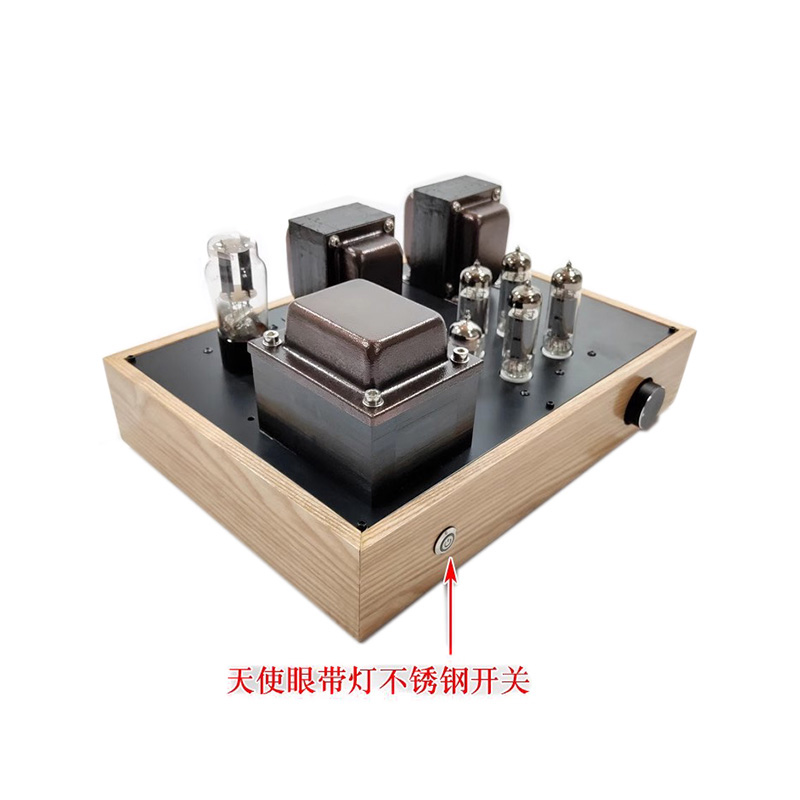

【整機】
