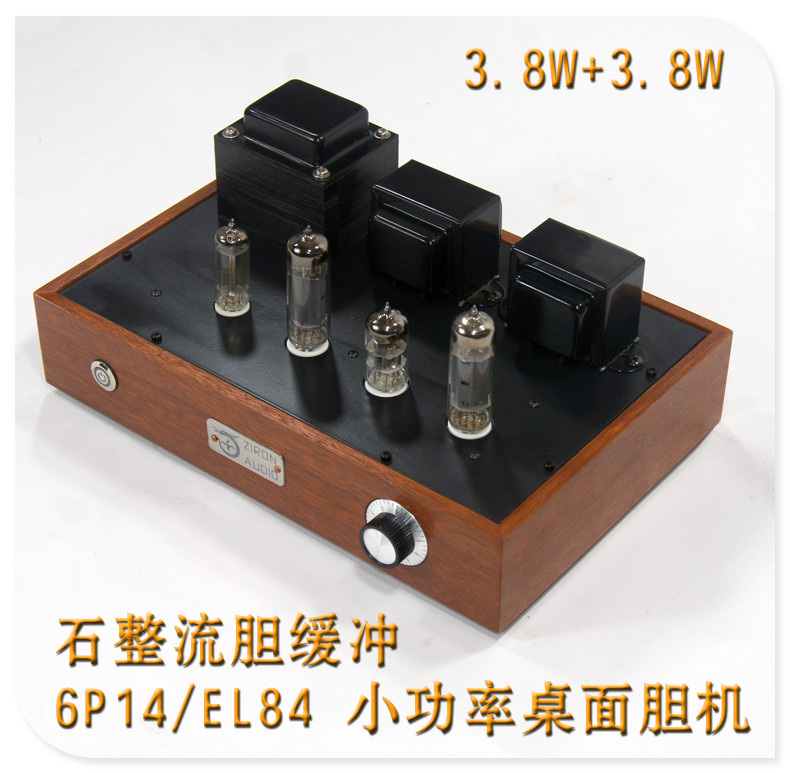

電子管6p14功放電路圖甲類放大器越來越受到人們的重視。究其原因一是甲類放大器不存在交越失真現象，不會產生刺耳的奇次諧波，這是音質清純之關鍵所在。其二是甲類放大器一直工作在佳狀態下，不會產生乙類放大那樣的開關失真。它的特點是可以取消大環路負反饋，從而避免了瞬態互調畸變，使動態指標大大提高。

【材料說明】

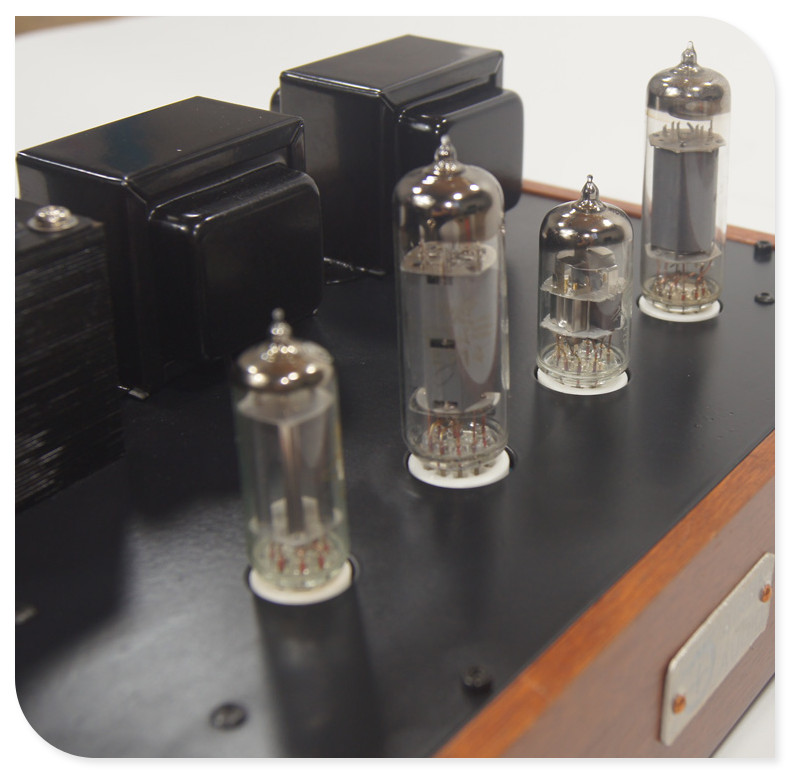

●前級推動電子管采用北京6N11-J音頻專用雙三極管；效果比6N1、6N2、6N3均優勝。

●電源濾波電容采用PHILIPS 150UF，副濾波電容采用日本化工33UF；

●級間耦合電容采用香港發燒TE MKP薄膜電容；

●5W大功率電容采用金屬氧化膜電阻，其他電阻為全銅腳優質金屬膜精密電阻，

●額定輸出功率3.5W×2

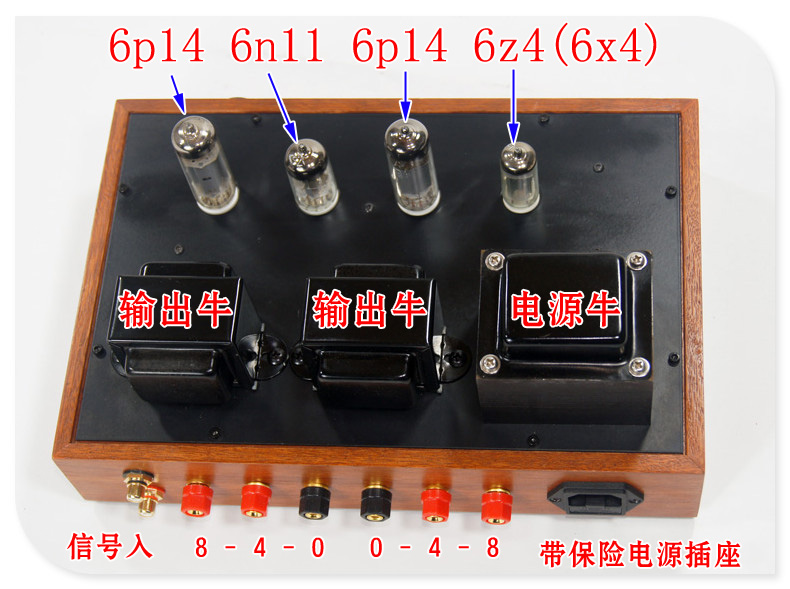

●采用整流橋整流后再用6Z4電子管并聯陽極緩沖供其他電子管，既獲得了晶體管整流的大電流，也同時起緩沖保護作用，開機后慢慢加電壓，保護了其他電子管，延長其他電子管的使用壽命。

●PCB采用1.6mm厚雙面板材，2.0安士銅厚，噴錫全工藝，保證大小電流的良好通過性能，的PCB品質。

●整個電路板走線布局相當嚴謹合理，整體PCB走線采用一點接地方式。本功放板工作穩定可靠，聲音優美圓潤，音場開闊。立體感強，低頻沉穩扎實有力，信噪比相當出色，動態范圍廣；細節清晰、瞬態響應出色，播放各種音樂均應付自如。比較適合推動5寸以下的高靈敏度音箱（建議90DB以上）或者作為耳放使用，效果比6P1/6P14/EL84更為優勝。

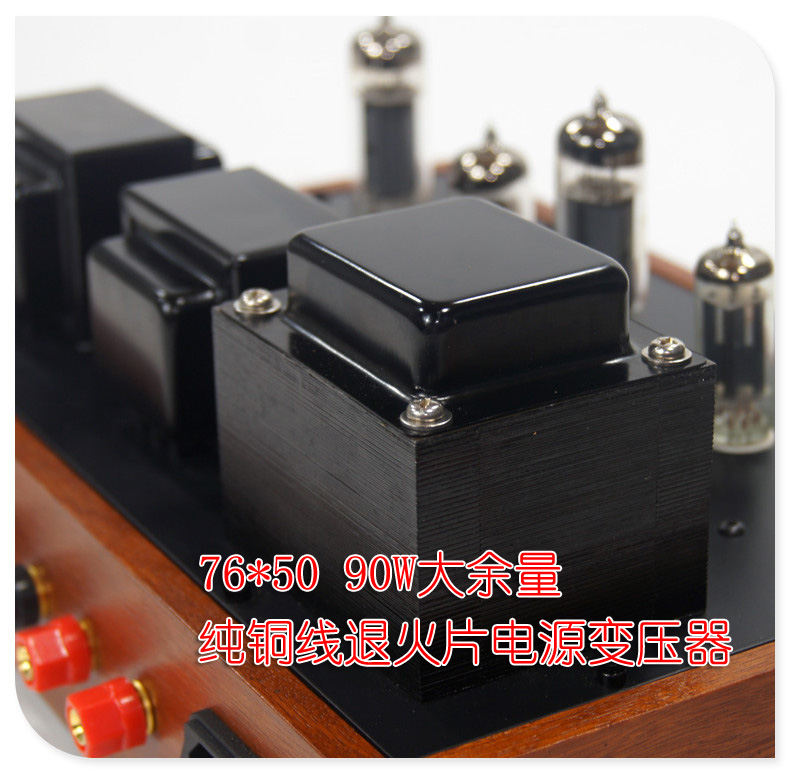

●電源變壓器功率80W(編號4.06.04.191） ，采用無氧銅線繞制，鐵芯采用武鋼高磁通退火片，工作時不熱不震。

●輸出變壓器功率5W（編號573001），阻抗5K：0-4R-8R，采用無氧銅線分層繞制，3夾2工藝，鐵芯采用日本Z11片，低頻有力，頻寬寬。

●電子管采用交流點燈，音樂更活潑，3.15V-0-3.15V中心抽頭接地方式，電路設計合理沒有惱人的底噪。

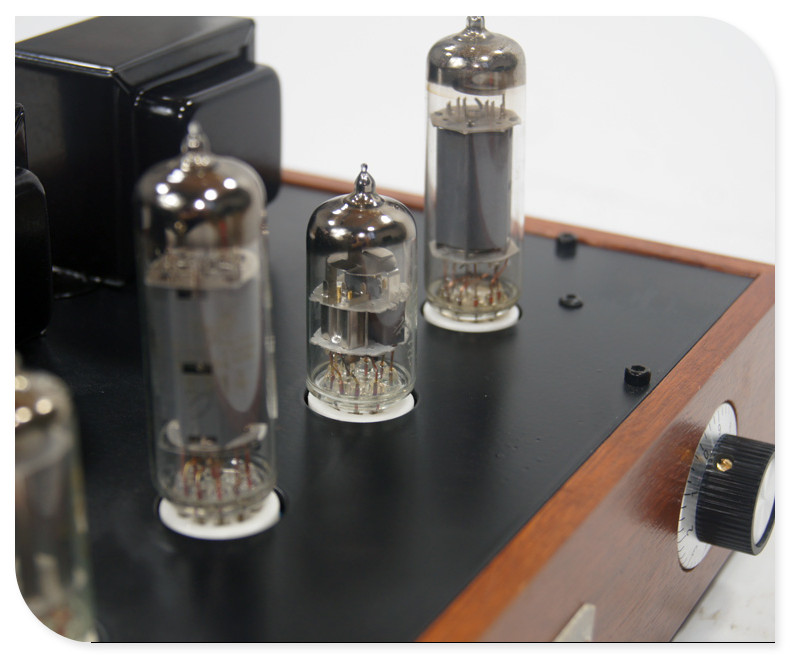

●鍍銀陶瓷管座，可升級為鍍金的，加10元。

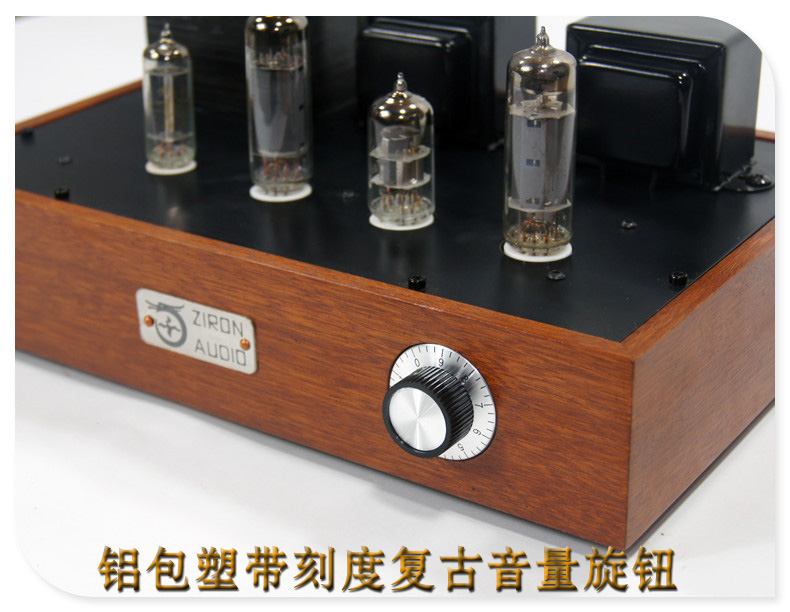

●日本ALPS A100K電位器，經久耐用！

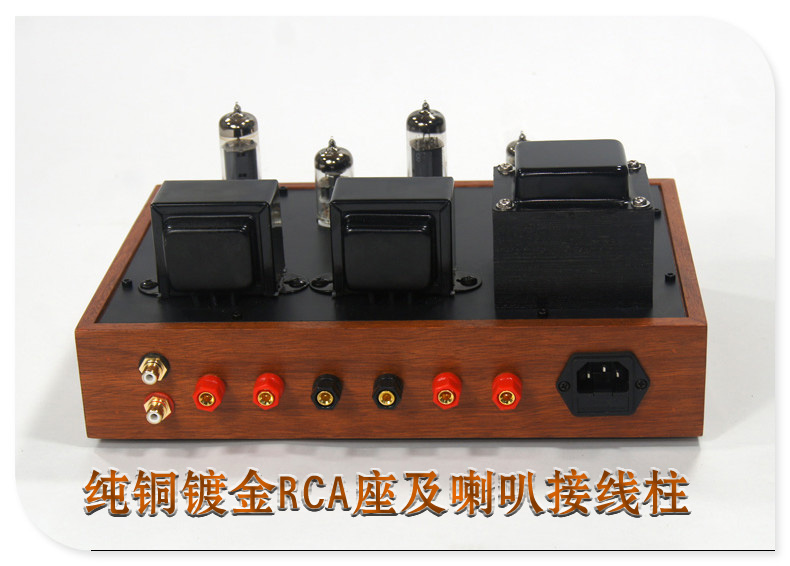

●純銅鍍金RCA座和喇叭接線柱。

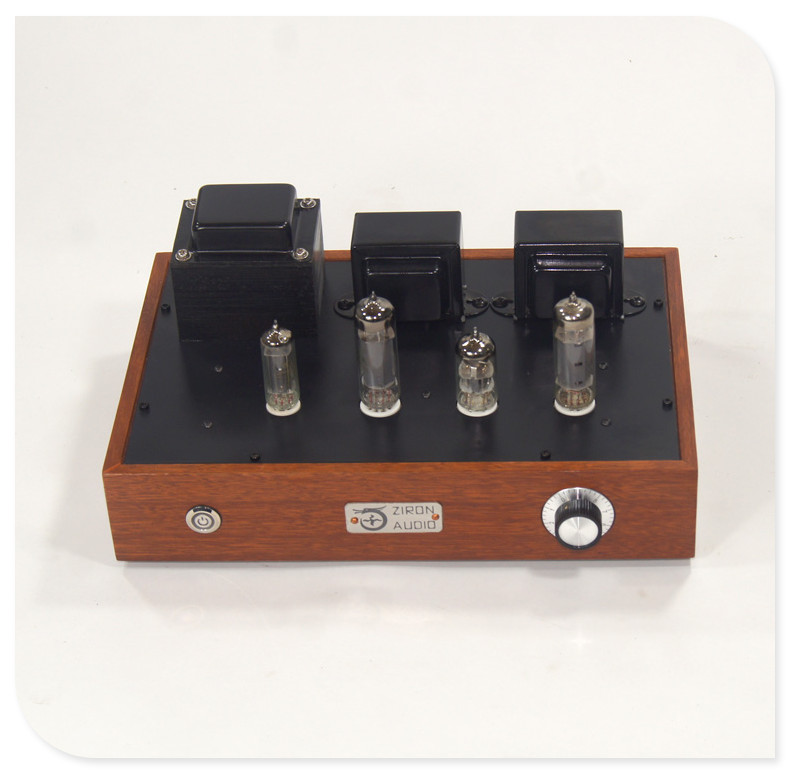

【外觀尺寸】

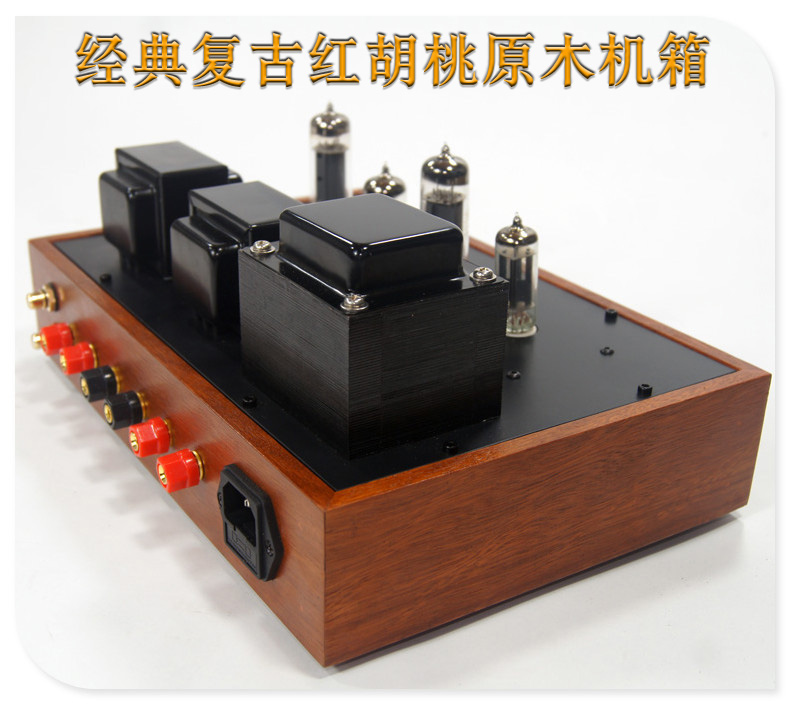

1、機箱材質：20MM厚紅胡桃原木機箱(不是貼木皮的，的原木，價格成本遠超鋁、鐵、不銹鋼機箱）。

2、產品重量：6kg左右

3、產品尺寸：寬:300mm  高:145mm  深:20mm （含電子管高度）

【參數性能】

輸入：一路RCA輸入

輸出：0-4R-8R音箱接口 2組

頻響：20-28KHz  ±2db

輸出信噪：>98dB "A"- wtd

輸出總諧波失真：<1%  1W時

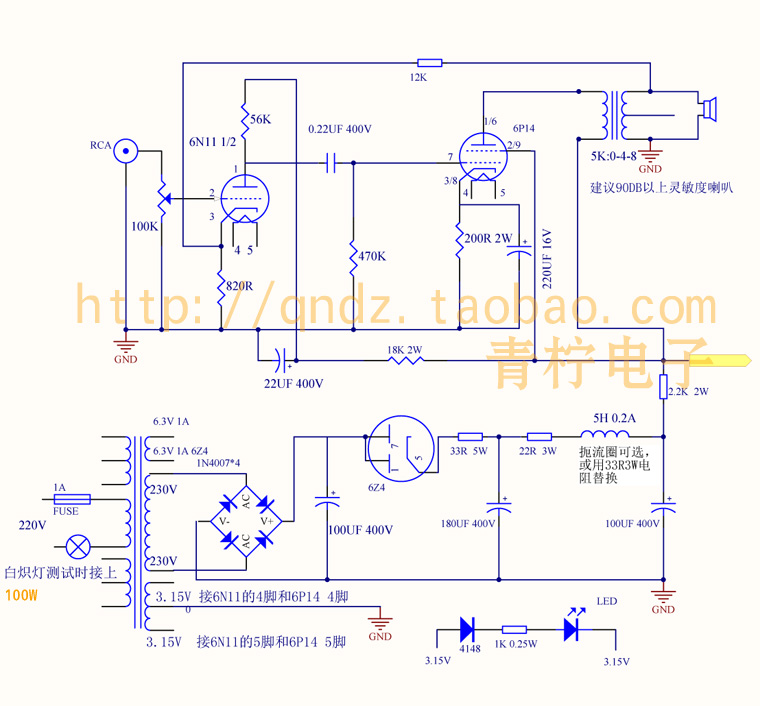

【參考圖紙（元件參數按實物為準，圖紙僅作電路架構參考）】
