一、Audio Note Kit One 300B淺析
      這是英國安克公司享譽全球的夢幻之聲300B單端經典電路，電路部分十分成熟，設計簡潔，性能優良，音效。Kit1次面世是在上世紀90年代中期，款機型應該是Audio Note Kit One300B，后來有了4周年、8周年紀念機型（Audiokits Kit1 300B-8）。
      可以說，它的出現具有劃時代的意義，不僅電路簡潔，而且音效，它的聲音低音厚實，高音細膩，中音飄逸鮮活，整體上聲音密度高，音域寬廣，泛音豐富，十分耐聽。Kit1一經面世，即成為世界上為流行的真空管放大器之一。
      說起 Audio note，原本是日本人近騰公康所有，后來與英國人Peter合作，Peter的英國公司負責營銷，近騰公康的日本公司負責生產與技術設計，后來兩家打官司，近騰公康輸給了Peter，Peter的英國公司全權擁有了Audio note商標，近騰公康則用自己的姓氏Kondo做商標。

Audio Note Kit 1主電路
AUDIO NOTE Kit 1的電路為近騰公康設計，電路非常簡潔，輸入級采用線性和高頻都比較好的共陰極結構，選用了中u放大特性的雙三極管6SN7對輸入的L/R聲道進行電壓放大，該級陰極電壓為4.8V，陰極電阻680R，電流約7ma；經6SN7電壓放大級放大的信號，進入由低內阻雙三級管5687構成的SEPP電路推動級作放大，5687的陰極電壓為8.4V，陰極電阻820R，電流約10ma；經5687推動級放大后，進入由300B構成的單端功率放大級進行功率放大，后推動音箱，300B的陰極電壓為75V，陰極電阻900R，電流約83ma。在8歐姆負載下，輸出約8.2W的功率。

該電路的獨特之處在于：
（1）電壓放大級與推動級間插入了100K音量電位器，既可控制增益又同時作為電壓放大級的負載，起到了電壓放大級和前級的雙重作用。
（2）推動級由雙三級管5687組成SEPP電路，其高頻響應非常好，并且失真隨著頻率升高而顯著減小。過去，SRPP電路主要應用于前置放大器以及功率放大器的輸入級，但 AUDIO NOTE Kit 1把它用在推動級，主要考慮了這個電路具有高輸入阻抗、低輸出阻抗，頻率特性好，失真小，動態大，驅動能力強、解析力高、電路簡潔等特點，與低負柵壓的300B堪稱珠聯璧合。實踐證明，用SRPP電路作推動級，能夠獲得很好的通透度和空氣感，直接聽感就是線條分明、定位準確、聲音松軟開闊。

【性能指標】
工作方式：立體聲單端甲類
輸出功率：>2*9W(RMS)
頻響（－2DB）：20HZ－28KHZ
靈敏度：≤0.75V
失真度：≤1% 1W時
信噪比：≥95DB
電力消耗(單聲道)：<100W

【產品特點】

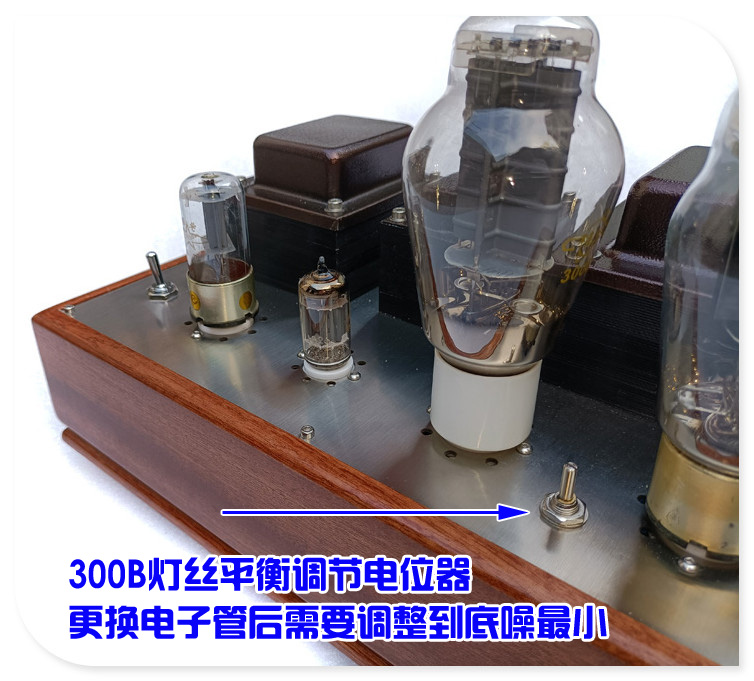

1、300B采用直流燈絲點燈，另采用多圈精密可調電位器調整平衡，緊貼靈敏度為90DB的喇叭，僅有一點點極輕微的交流底噪。
2、輸出額定功率：9W*2（電子管由于具有過載能力強的優點，所以實際不失真輸出功率和50w+50w的晶體管功放相當！由于各級電子管均工作在甲類放大狀態，所以失真小，音色甜美，柔和，耐聽度極高！）
3、采用精度高達1%的金屬膜電阻和進口電解電容，電源濾波電容采用日本化工主電容及日本品牌副電容。
4、C（電容）L（10H 0.3A EI76X45扼流圈）R（電阻）C多級濾波，信噪比高。

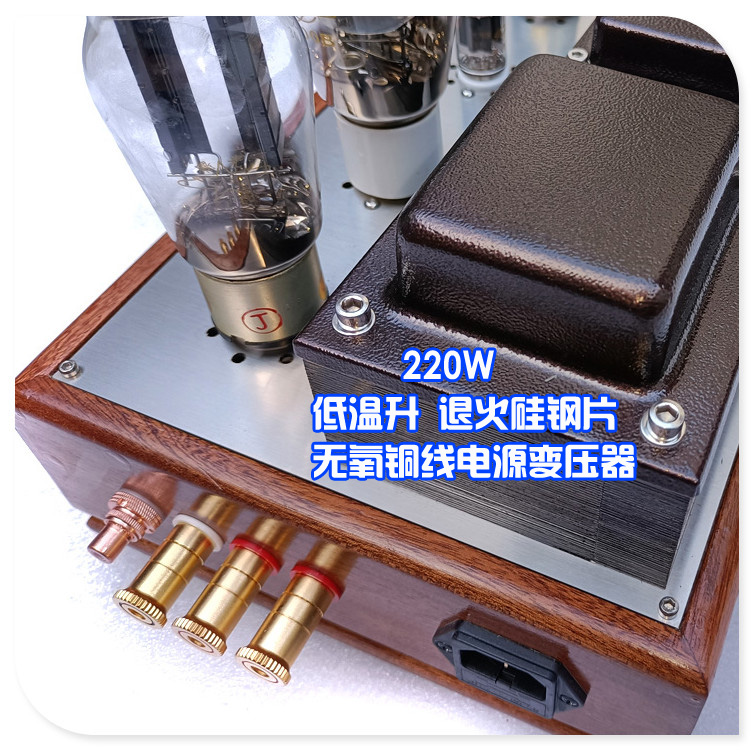

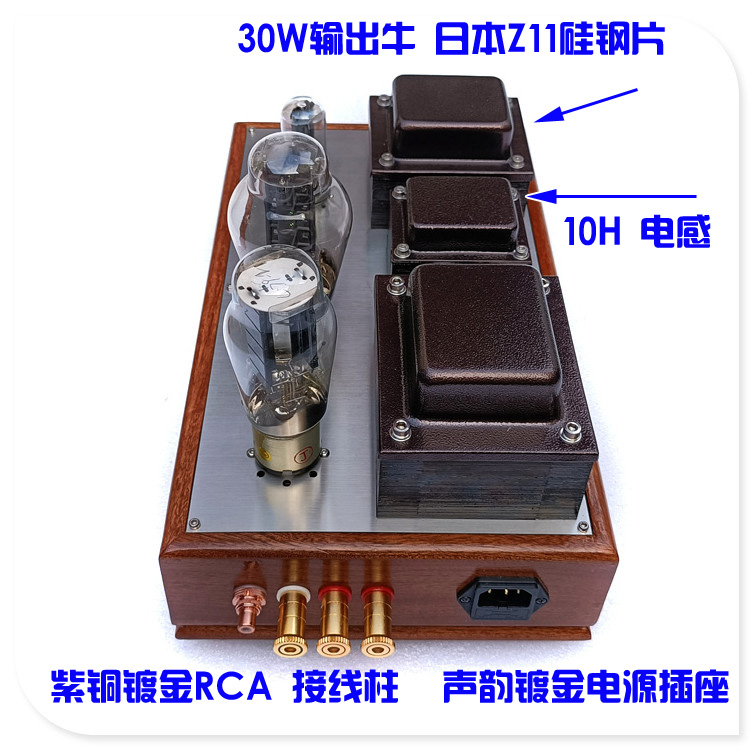

5、采用220W足功率低溫升電源變壓器（編號1145011），優質H50退火硅鋼片，無氧銅漆包線繞制。40W銅線輸出牛采用日本Z11鐵芯制作（編號OP965002），低頻強勁，頻響范圍寬。
6、耦合電容采用德國蒙多福M-CAP MKP電容，音色十分醇厚，高頻纖細通透！

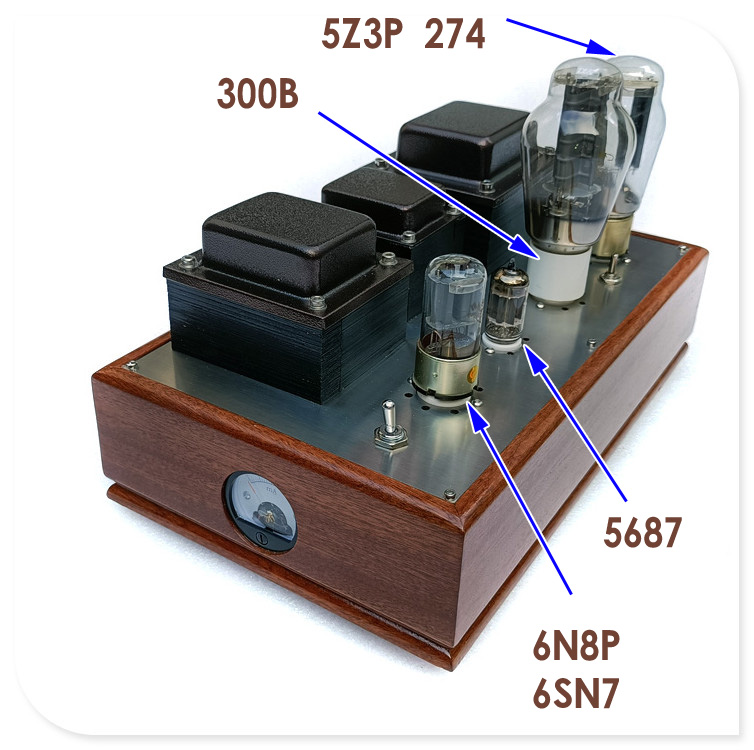

7 、本機電子管采用林籟之音5U4G整流管×1,曙光6N8P前級管×1,日本東芝5687推動管*1，林籟300B功率放大管×1。（功率放大管如換歐美的電子管效果會更好，3種電子管都有進口型號替換管，可按個人喜好在淘寶上選購。

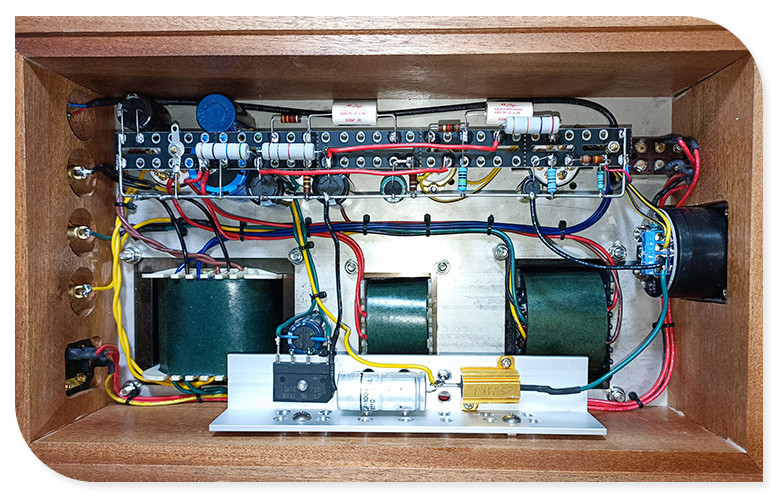

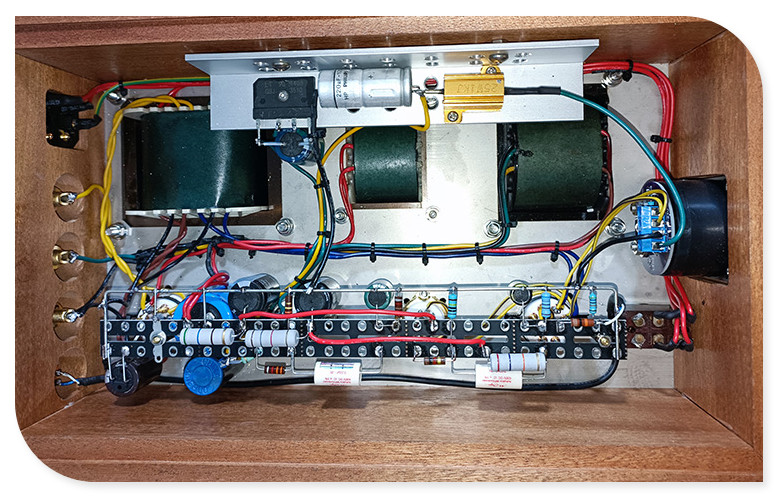

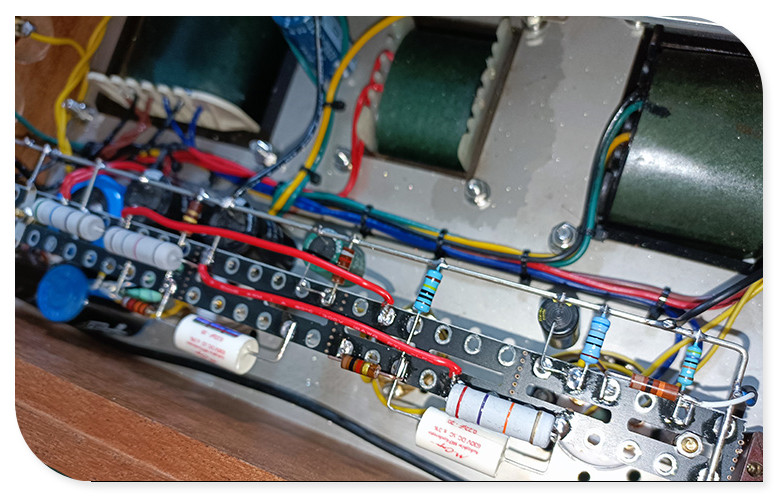

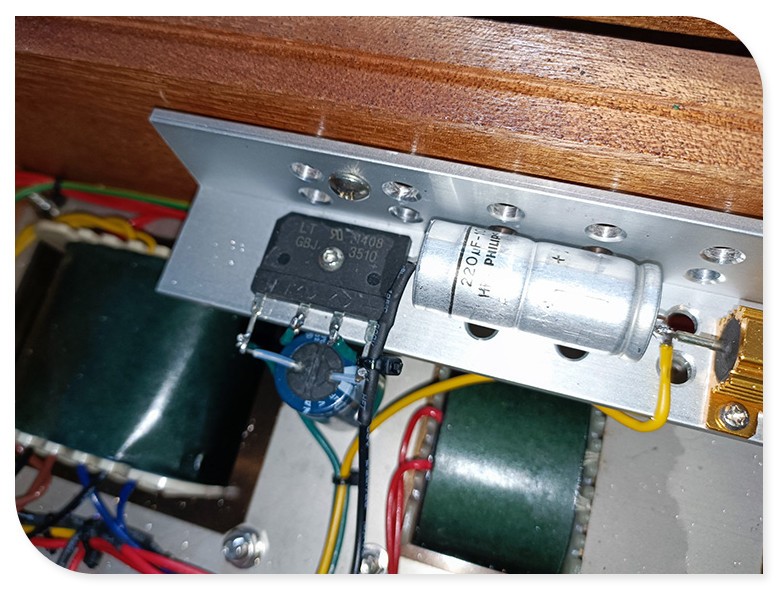

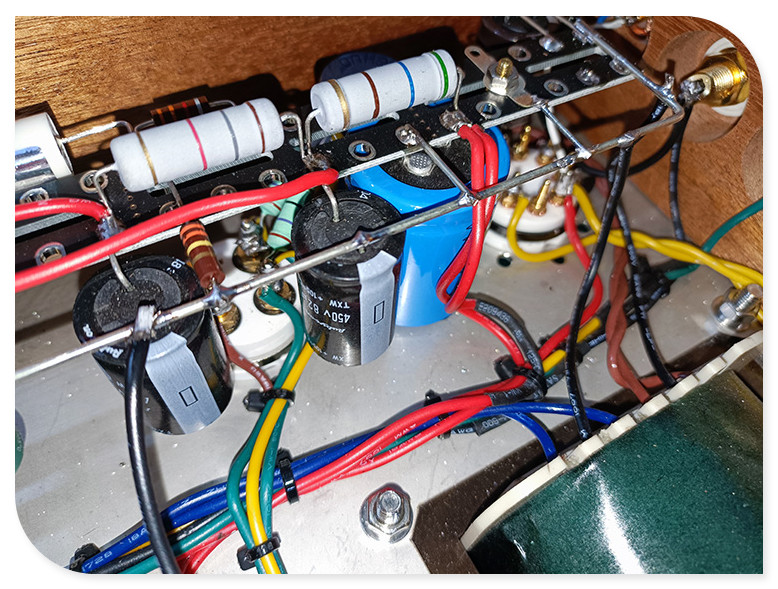

8、手工搭棚，優化布局，底噪極微。陰極電阻及燈絲整流橋發熱大，也采用了大散熱器散熱，保證機器長期穩定工作。
9、機器尺寸：寬220MM，深385MM（含喇叭接線柱長度），高240MM（含電子管及腳墊高度）。
12、機器凈重：13公斤（溫馨提示,買家需要比較價格的同時也請比較機器的重量，我們用的變壓器等材料都是真材實料，變壓器全部外露沒灌膠也沒裝罩，一切都看得見，那些重量才10公斤左右的非分體式300B可能便宜，效果也就可想而知）

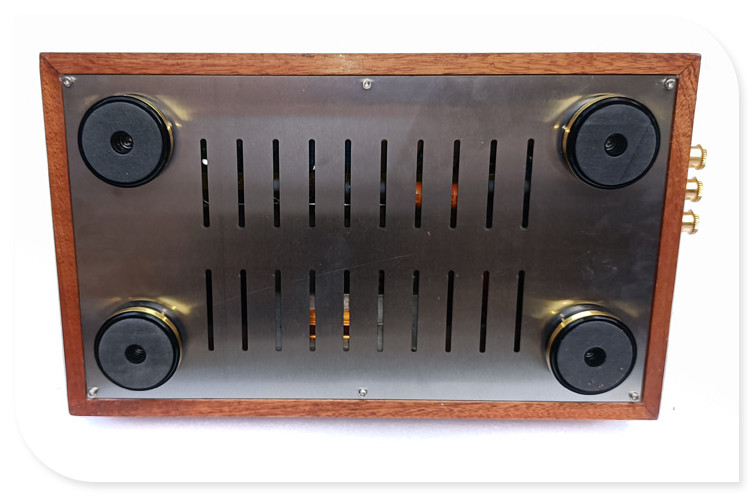

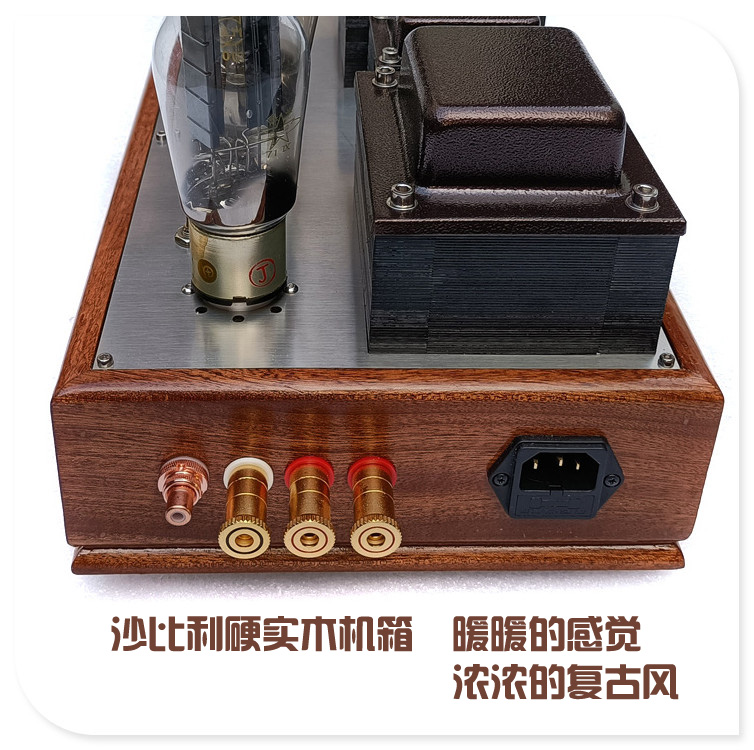

13、機箱材料：頂板為1.5MM厚鏡面不銹鋼板，底板為1.5MM厚帶柵格不銹鋼板，散熱效果好。木框采用紅胡桃原木，不是貼木皮哦。木材厚度20MM，堅固牢靠不易變形。

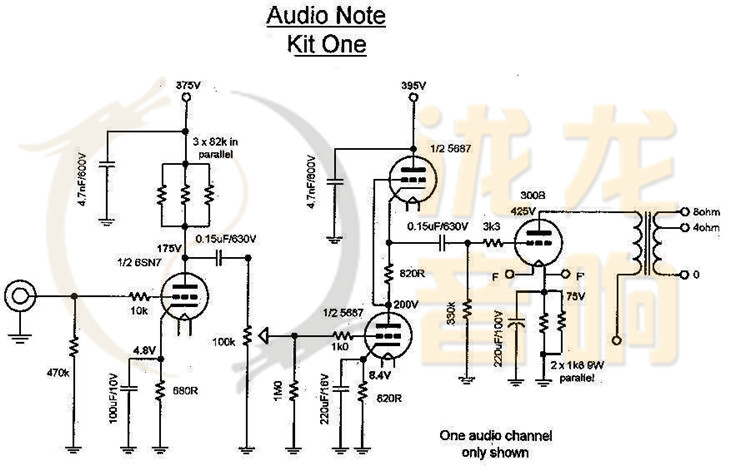

電路結構參考圖紙（元件參數按實物為準，圖紙僅作參考）

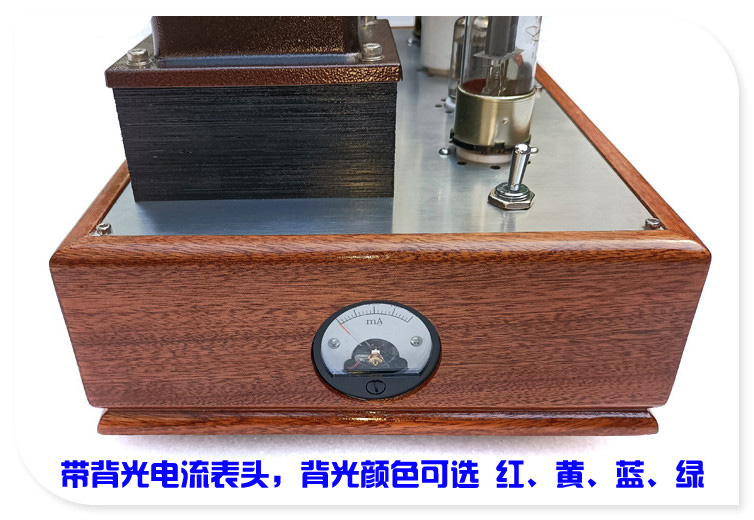

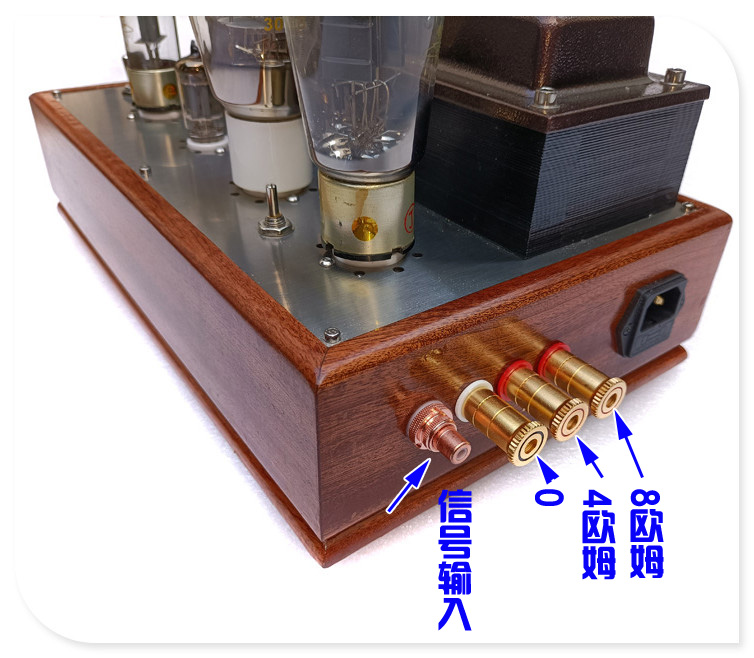

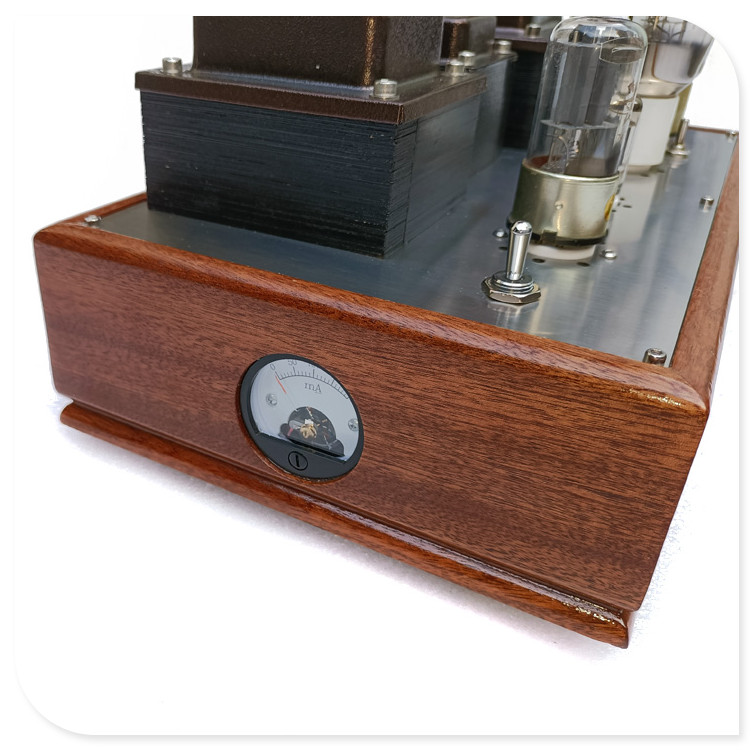

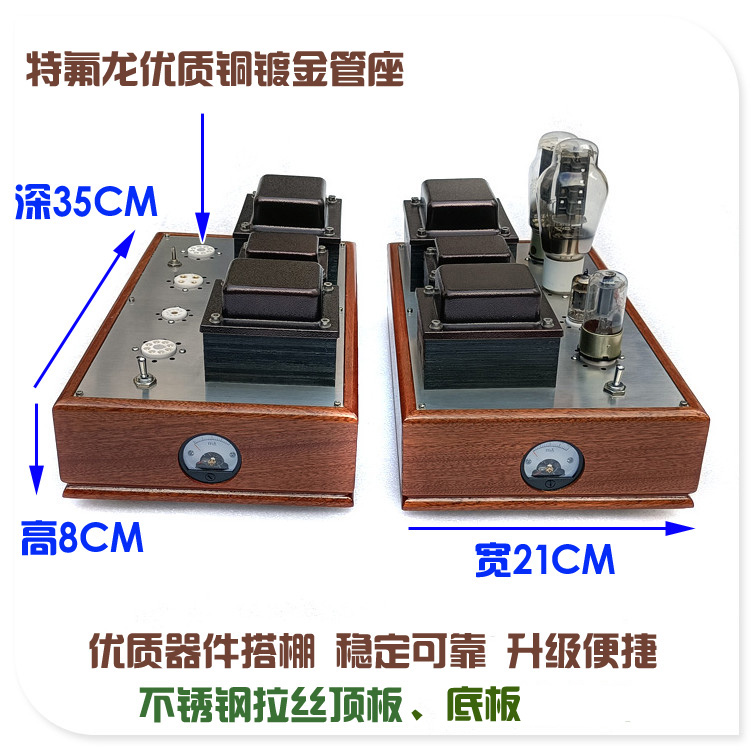

【成品機參考效果圖】
