產品特色:中頻醇厚,暖聲,有彈性,空氣感強,久聽不厭!更換不同品牌電子管效果變化比較明顯,適合喜歡倒騰的初燒DIYER。
電子管的魅力 :電子管放大器與數碼音源(如 CD 、 VCD 、 DVD 等)搭配,用膽味沖淡或消除數碼聲,使聲音變得溫暖,并富于音樂感和空氣感,從而獲得甜美柔和的音樂味(即膽味)。如用一般的晶體管放大器去放音就會覺得刺耳不耐聽,這是因?yàn)橛袛?shù)碼聲,即所謂的晶體管聲(石味)。
6N8P是一支典型的低頻雙三極管,他不同于高頻雙三極管(如6N3)和通用雙三極管(如6N1),主要特點是放大倍數適中,跨導不高,但是屏耗和最高屏極電壓較高,根據通常的評價該管聲音醇厚價格也不高是比較合適的電壓放大管,同時該管的柵偏壓較高適合于動態較大的信號源如麥景圖MCD301輸出電壓達到6V就很適合。
常用的前級線路有級聯放大線路,共陰極放大線路。通常是兩級放大及一級陰極輸出,有的機器為了有更好的輸入特性特意采用共屏極放大線路輸入,前級最重要的就是信噪比和失真,對于膽機來說失真和信噪比都不能過高的要求,為了達到這一點采用線路放大器是很有必要的,它的特點是不采用音量電位器而且通常是20dB的電壓增益,眾所周知一只級進電位器價格不菲而且調整時會引起麥克風效應,所以省去它是可行的。

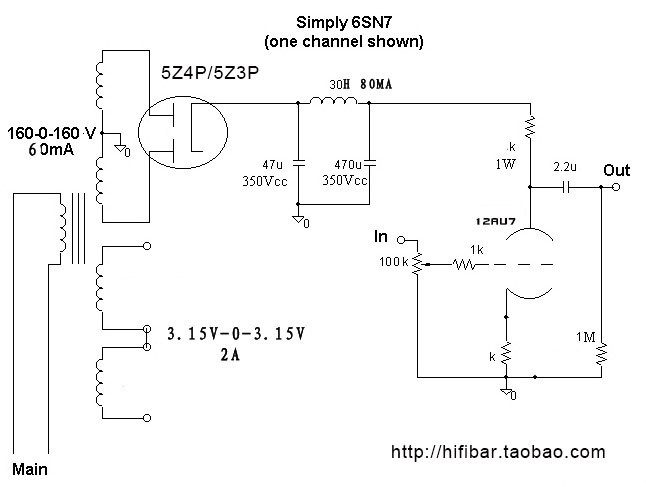

其實通常的前級多用五極管如EF86,6AC7但是五極管內阻太高不利于與后級相配合,那么電子管前級設計有沒有必要一定要兩級放大我們認為沒有必要,關鍵在于提高屏極電壓以延長其特性曲線增大它的輸出動態。因此我們借鑒了一款單管一級放大的線路,裝機后取得十分理想的效果。原理如下:
參考的電路圖,元件參數不盡一樣,以機內實物元件的參數為準。
本機用料簡介:
◆75W 純銅線電源牛和20H大電感量扼流圈采用優質高磁通鐵芯制作,扼流圈和電源變壓器外殼全屏蔽,漏磁少,烤漆處理不生銹美觀大方。
◆5Z4P或5Z3P膽整流(可兼容很多5V 進口整流膽),47UF韓國SAMWHA電容*2,100UF日本高速低阻電容*2,4.7UF薄膜安規電容*1,及20H扼流圈組成CLRC濾波電路,紋波小,背景寧?kù)o。膽整流的效果比石整流高頻更細膩些,聲音圓潤。
◆雙160V 150MA高壓供電,6N8P 6.3V 1A交流供電,兩個燈絲平衡電阻落地,有效降低噪音。采用此燈絲接法供電不僅保留了交流燈絲的音樂韻味,而且無電流聲。5Z3P或5Z4P采用5V交流供電,電流 4A。
◆無輸入耦合電容,輸出耦合用瑞典RIFA MKP發燒薄膜電容并聯3900P香港TE錫膜電容,高低頻俱佳。
◆采用5環銅腳金屬膜精密電阻,大紅袍碳膜可能暖聲些,但是噪音也會大些,6SN7本身已經是暖聲管,太暖就感覺燥熱了。
◆日本ALPS 16型電位器。
◆純手工搭棚,一點接地設計,底噪2MV內,極微。搭棚方便更換升級元件。
◆標配全新曙光6N8P和曙光5Z4P。
◆銅腳鍍銀電子管管座。

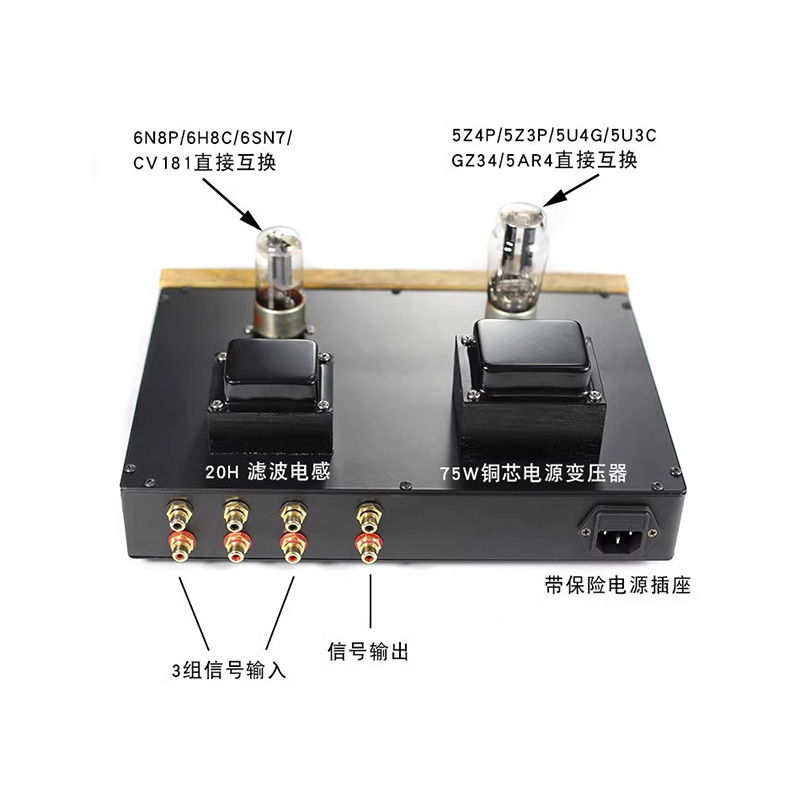

◆純銅鍍金RCA蓮花插座,耐用,牢固。3組信號入,通過前面板波段開關切換。1組信號輸出。
◆音效:此機音質醇厚,背景非常寧?kù)o,動態大。

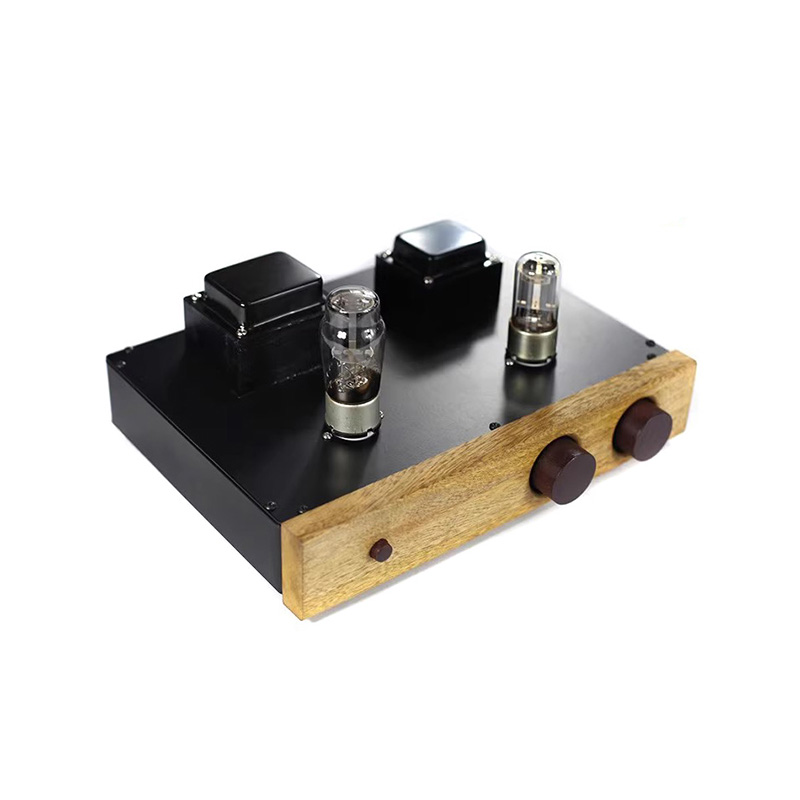

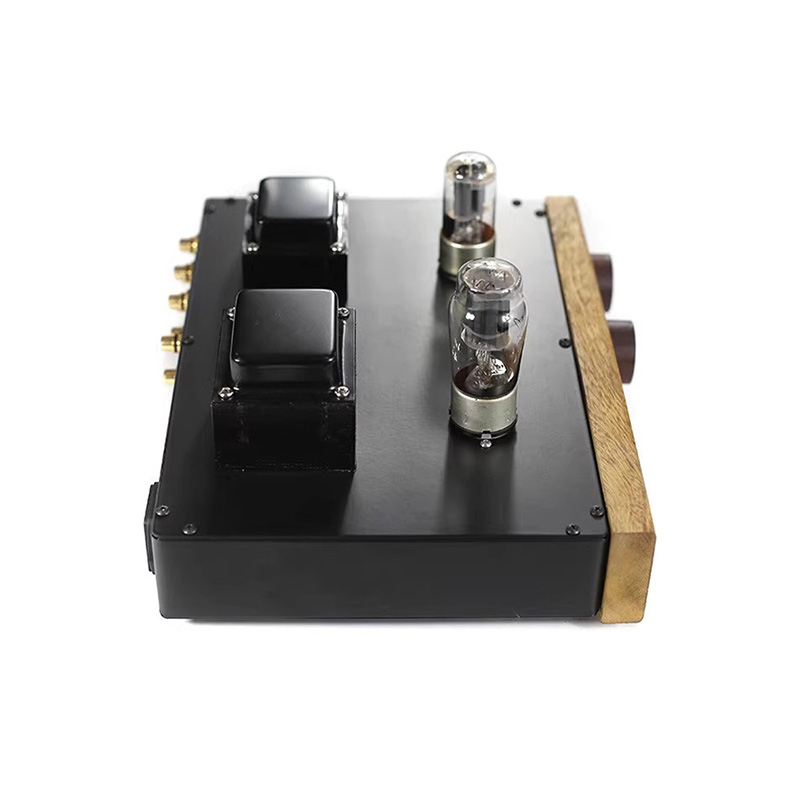

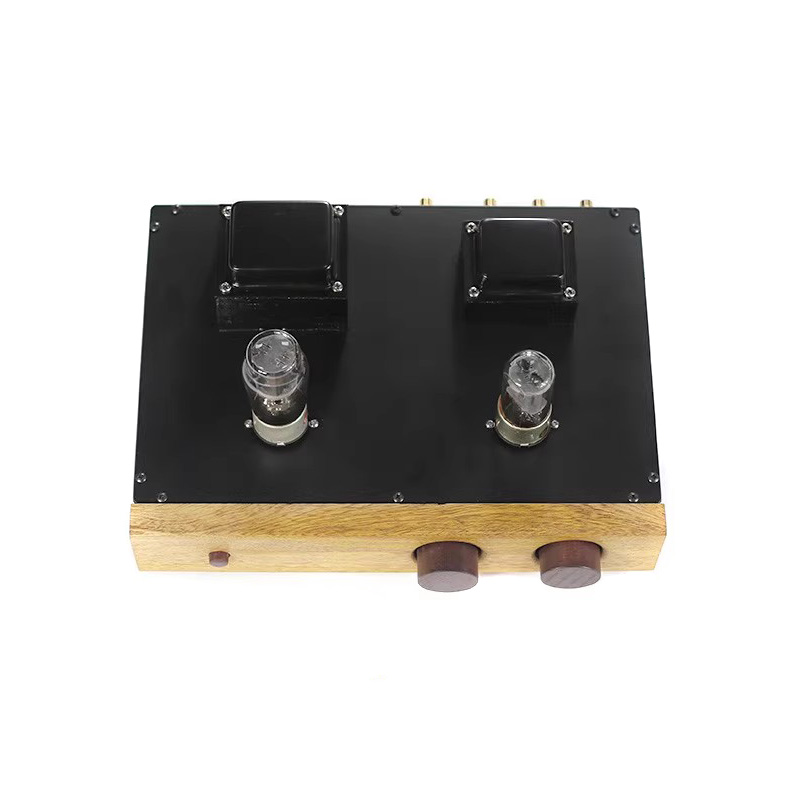

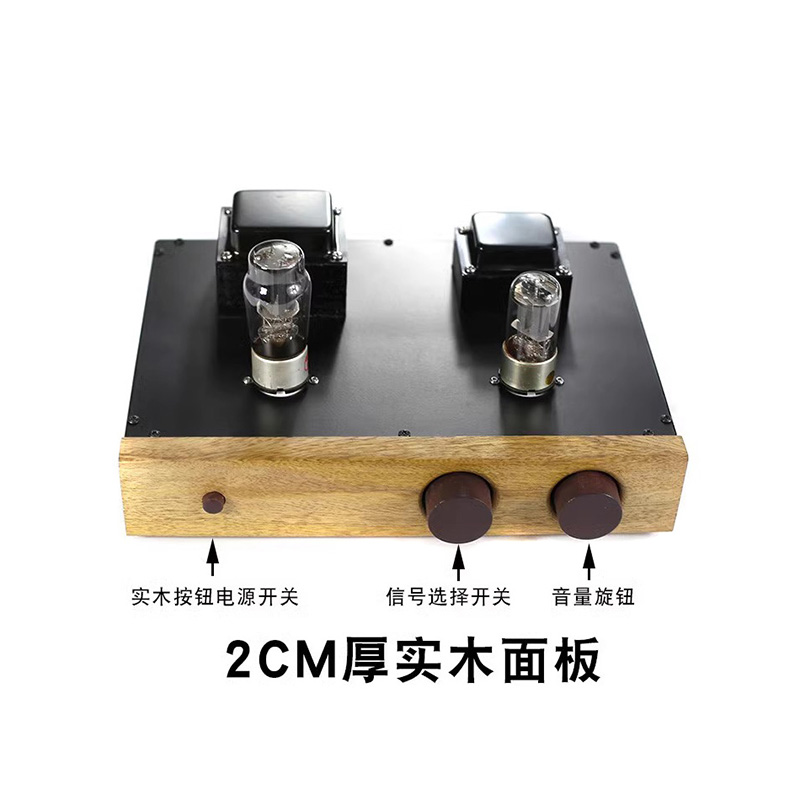

◆高品質鐵機箱,鐵框厚1MM,頂板1.2MM,機箱面板為2CM厚實木面板,紋理豐富,實木旋鈕和按鈕。
◆尺寸:300MM寬,230MM深(含旋鈕及RCA插座的深度),155MM高(機腳到5Z4P整流膽頂部的高度)
◆重量:3.2KG
【技術參數】
1、輸入靈敏度(Input sensitivity):200mv
2、輸出電壓(Voltage output): 2V(RMS THD<0.03%)-17V,電壓增益大概7倍。
3、信噪比(S/N Ratio): 97DB
4、頻率響應(Frequency Response):10Hz-40KHz (-0.5DB)
5、輸入阻抗(Input Impedance):100Kohm
6、輸出阻抗(Output Impedance):2Kohm
7、聲道隔離度:65DB
