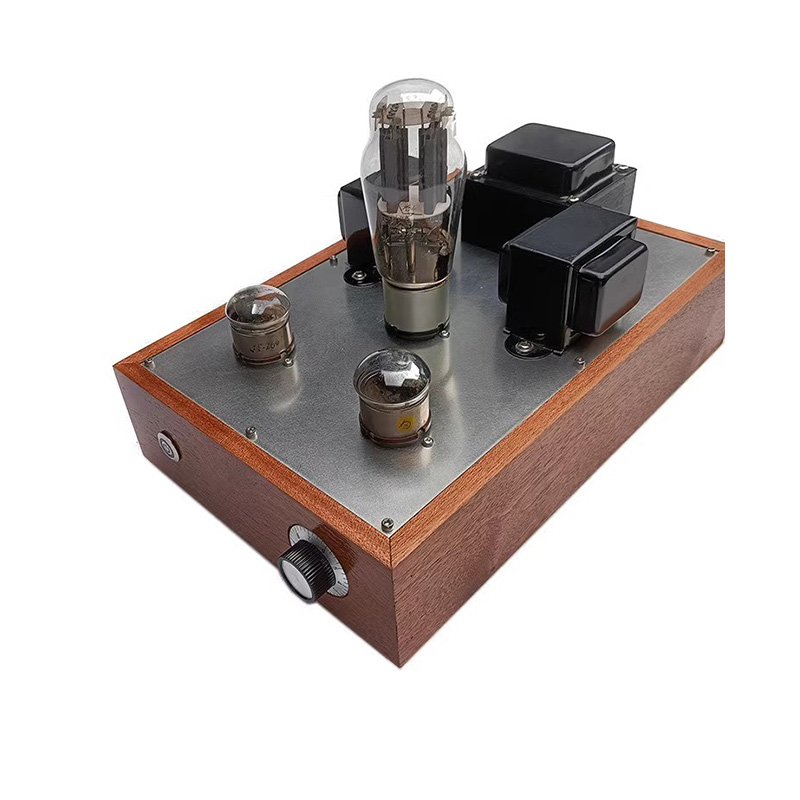

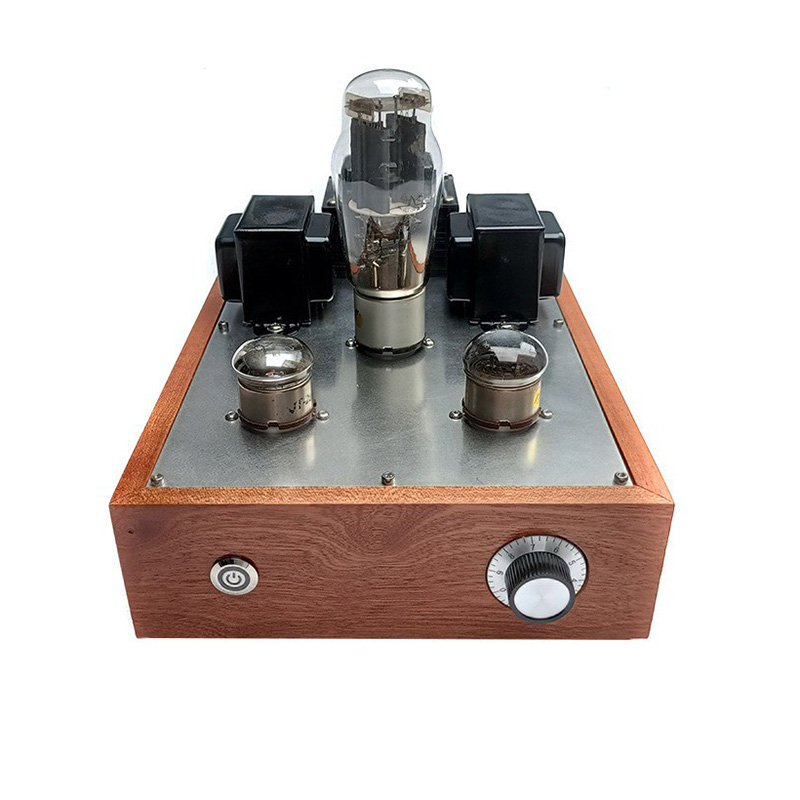

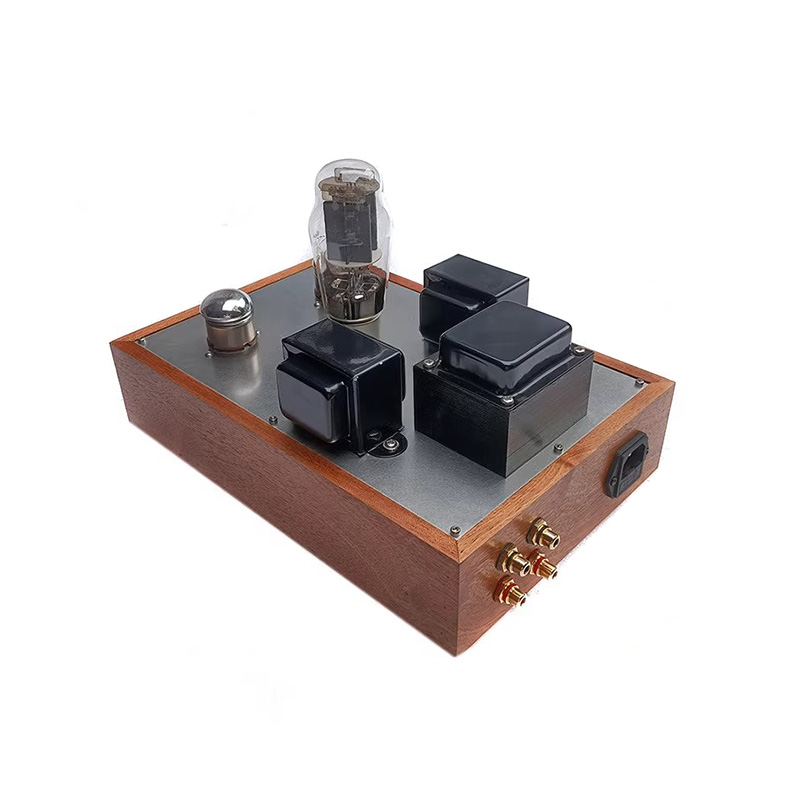

標配信號放大管是天梭717A兩支，林籟5U4G整流管一支。純手工搭棚電路，方便升級元件摩機！
本機特色:信噪比極高，無底噪，音律非常清晰，聲場不亂，十分從容，高中低頻旋律波瀾壯闊，膽味濃郁。
【技術參數】
1、輸入靈敏度：250mv
2、電壓增益約: 5倍
3、信噪比: 95DB
4、頻率響應：20Hz-30KHz
5、輸入阻抗：100Kohm
6、聲道隔離度：63DB
一、元器件選擇
◆機箱采用沙比利實木制作，紋理豐富，古典優雅，每個機箱別具特色。頂板為1.5MM厚拉絲不銹鋼板。底板為1MM厚烤漆沖孔鐵網板，散熱效果好。
◆電路純手工搭棚 。電子管座為鍍銀座，RCA座為純銅鍍金座。

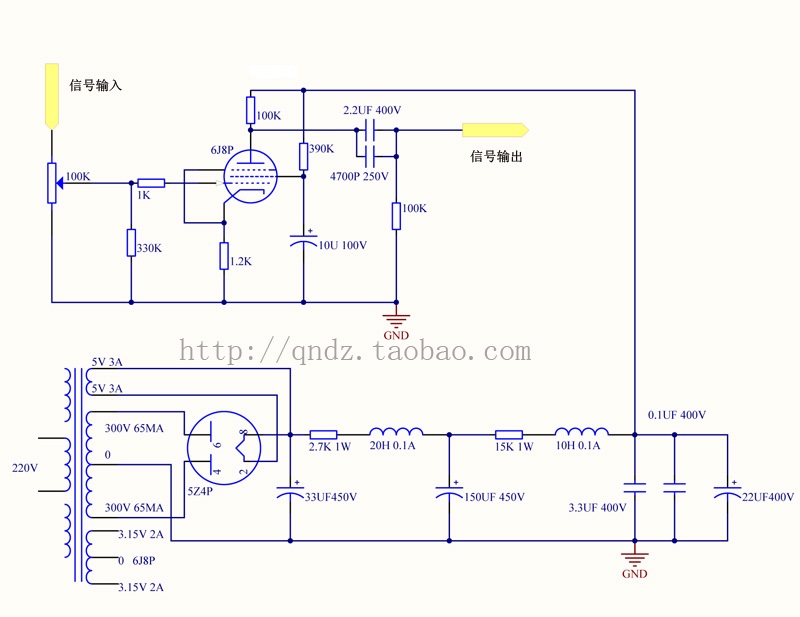

◆膽整流，33UF日本化工電容+150UF紅寶石高速低阻電容及20H 0.08A扼流圈（EI57X30）（兩個，一共40H）組成LC濾波。膽整流的效果比石整流高頻更細膩些，聲音圓潤。電感濾波效果比加大電容容量效果好，聲音不會肥，感覺比較爽朗！
◆雙300V 60MA高壓供電，6J8P電子管用3.15V-0-3.15V交流供電，采用此燈絲接法供電不僅保留了交流燈絲的音樂韻味，而且無電流聲。比用電阻抬高電位的降噪效果更好些。
◆輸出電容用日本紅寶石RUBYCON 1UF MKP薄膜電容。如接膽后級可以換0.33UF-0.68UF容量的電容。
◆EI7642-70W 純銅線繞制電源牛（編碼：764207）采用優質高磁通退火鐵芯制作，單個扼流圈的電感量是20H，大電感量使電路背景更顯寧?kù)o。電感和電源變壓器外殼全屏蔽，漏磁少，烤漆處理不生銹美觀大方。
◆日本ALPS 16型電位器。
◆整機尺寸：33CM深*20CM寬*18CM高（深度含旋鈕及RCA座）
◆發貨重量：4公斤
二、聽音
開啟電源，毫無雜音，將音量開大仍然如此（后級采用20倍放大的甲類+92DB靈敏度的音箱）。播放《玉女箏經》音律非常清晰，聲場不亂，十分從容，高中低頻旋律波瀾壯闊，膽味濃郁。特別是低頻，一撥撥箏音襲人，彈地有力，非常有感覺。

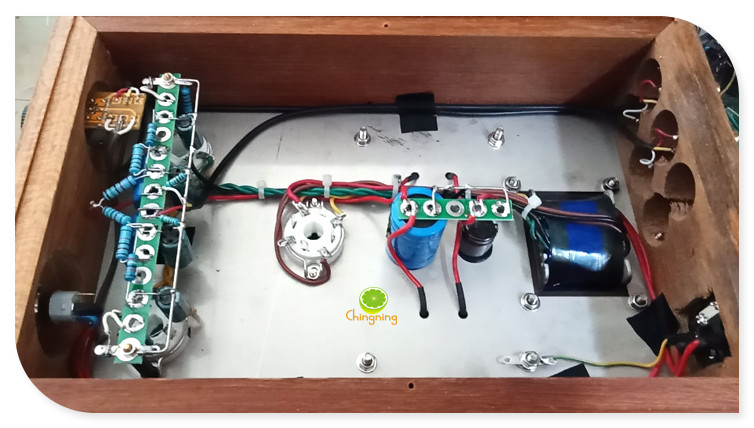

內部搭棚圖

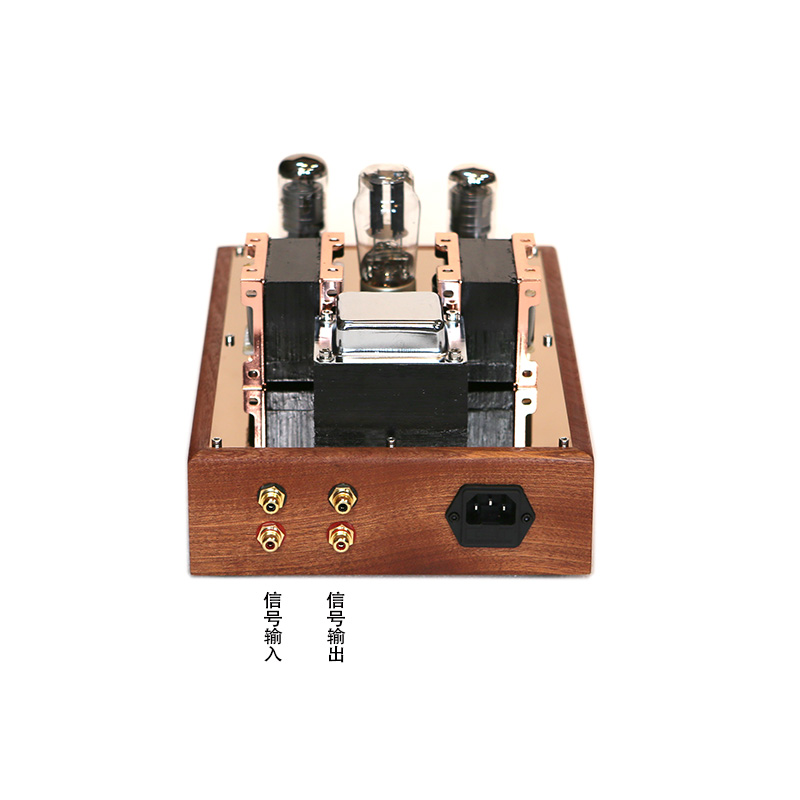

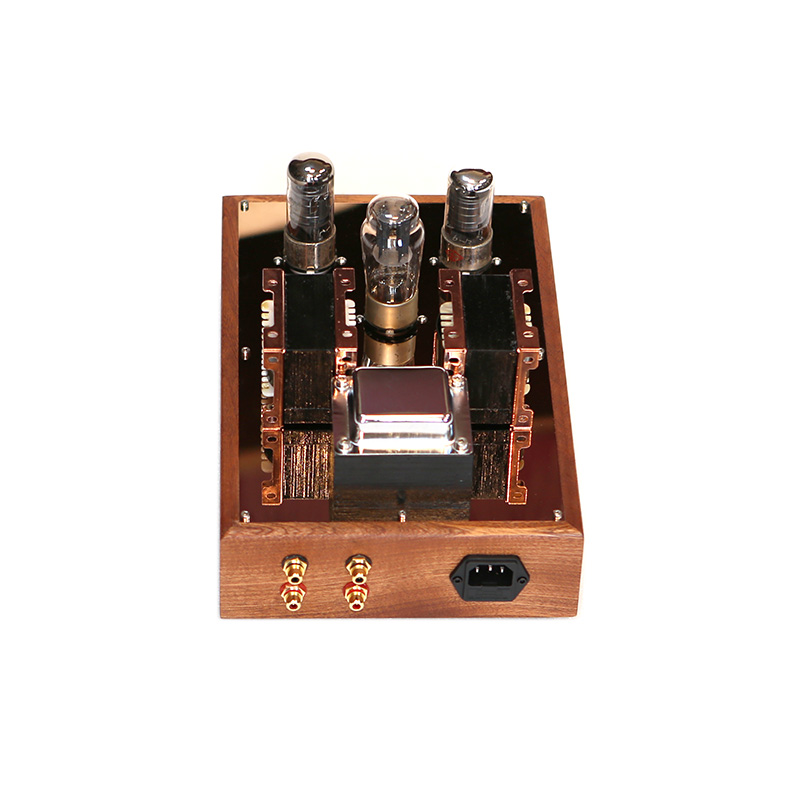

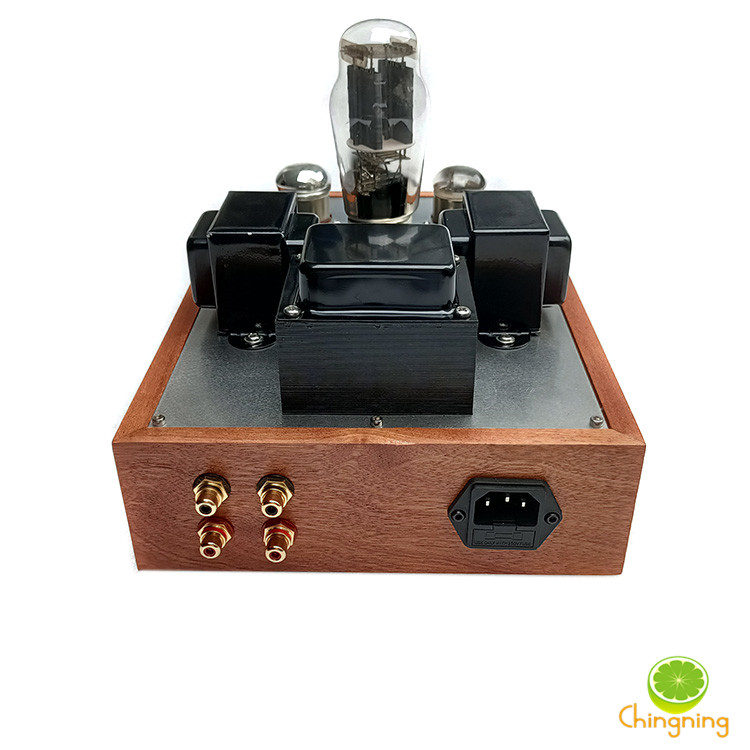

靠近電源插座的上下兩個RCA為信號輸出端，靠近機箱邊緣的上下兩個RCA為信號輸入端。

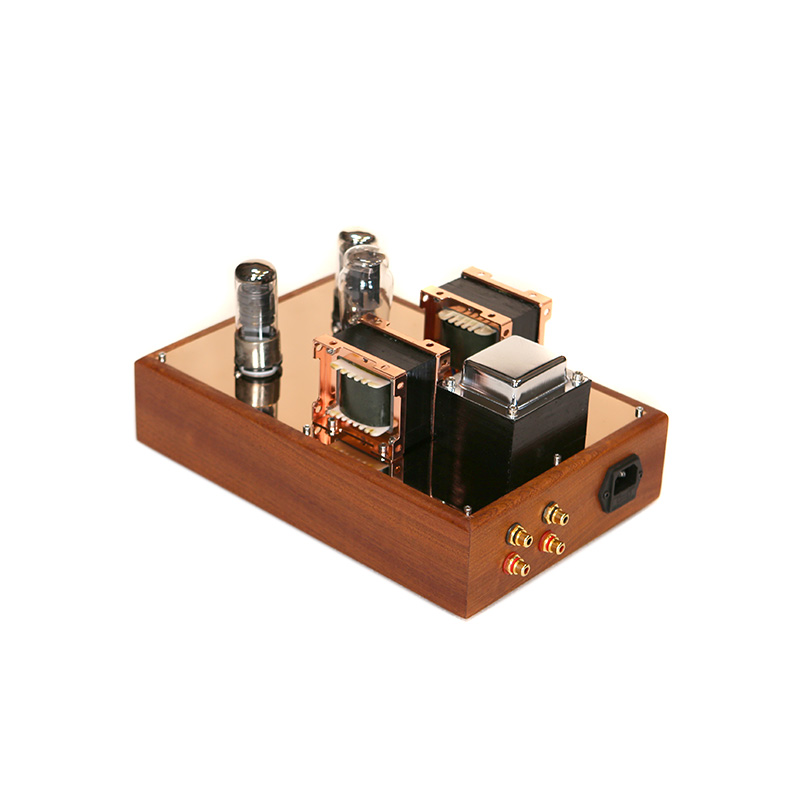

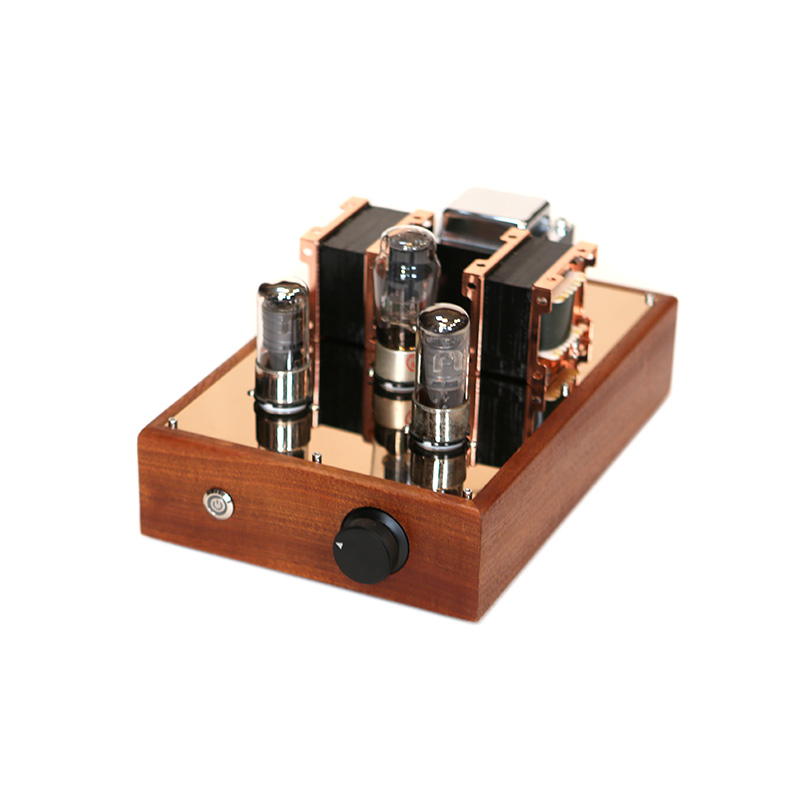

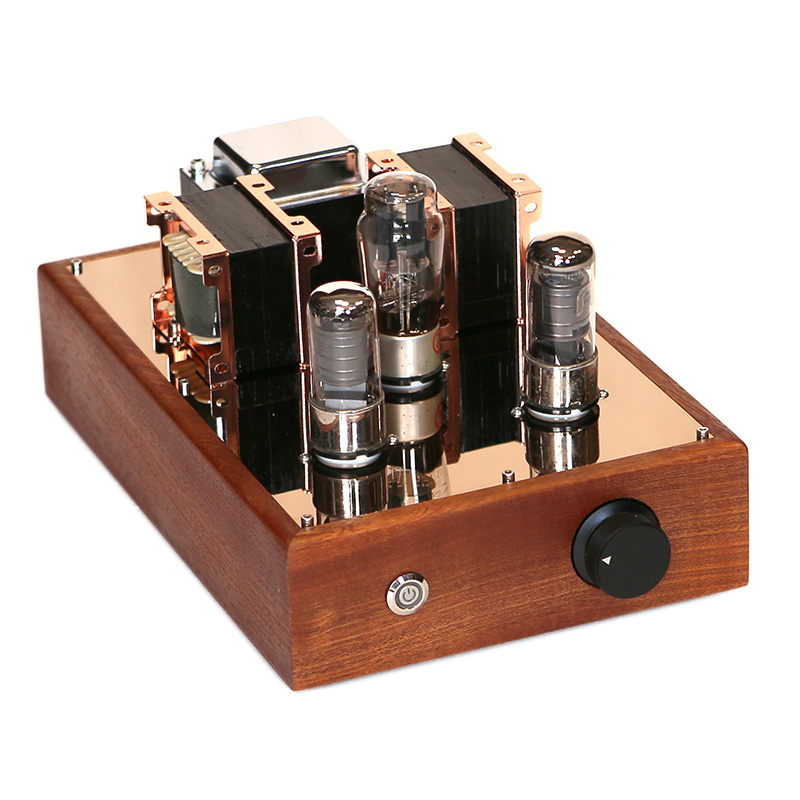

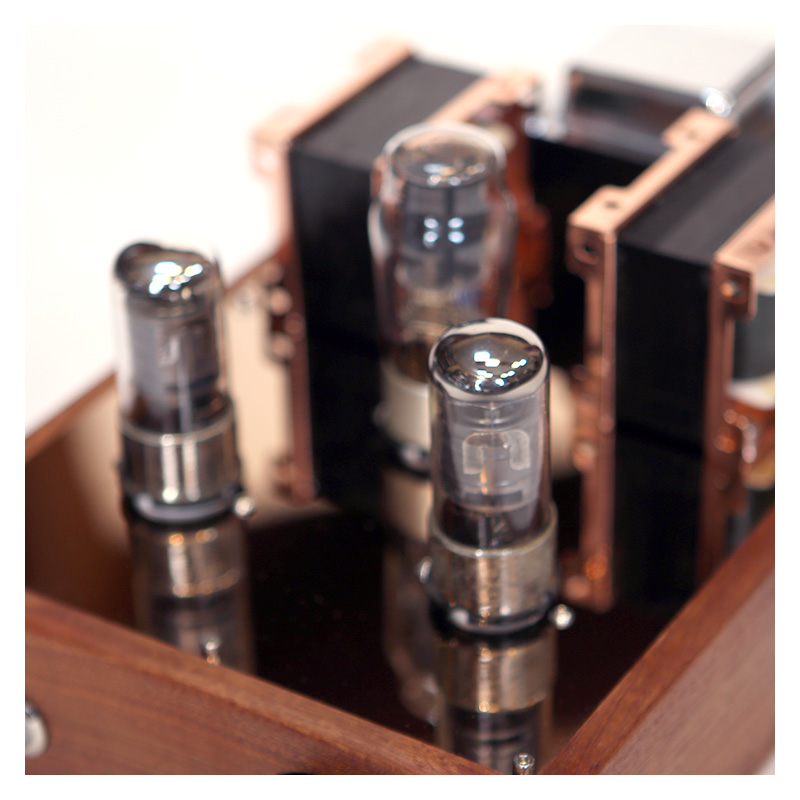

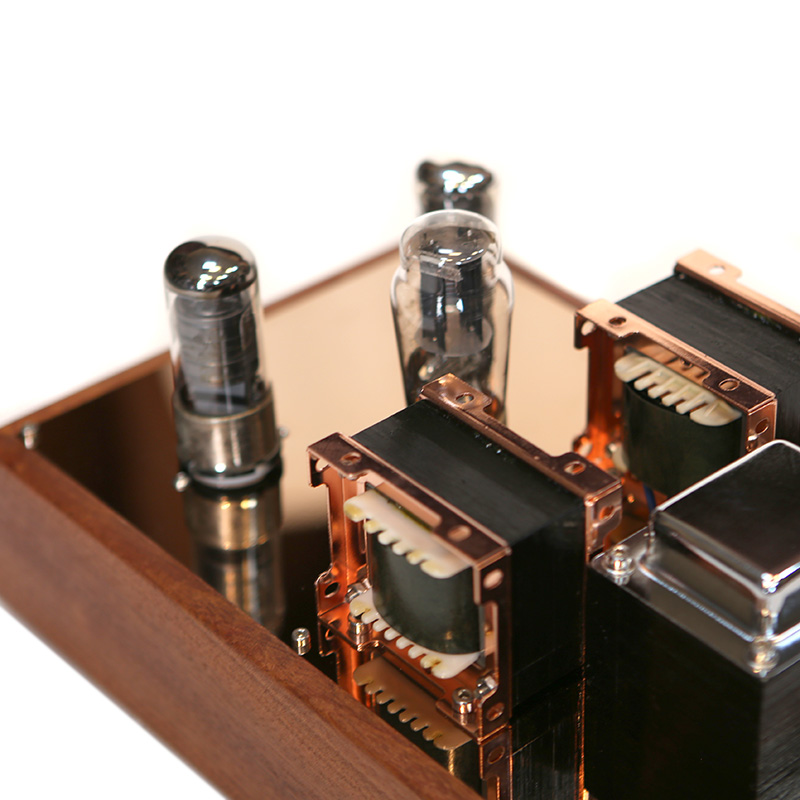

【下圖配曙光5Z4P+6J8P電子管，玫瑰金鏡面頂板，兩個電感改為英式支架安裝20H 0.1A兩只，實心鋁旋鈕】
